ZESILOVAČE

Jednočinné

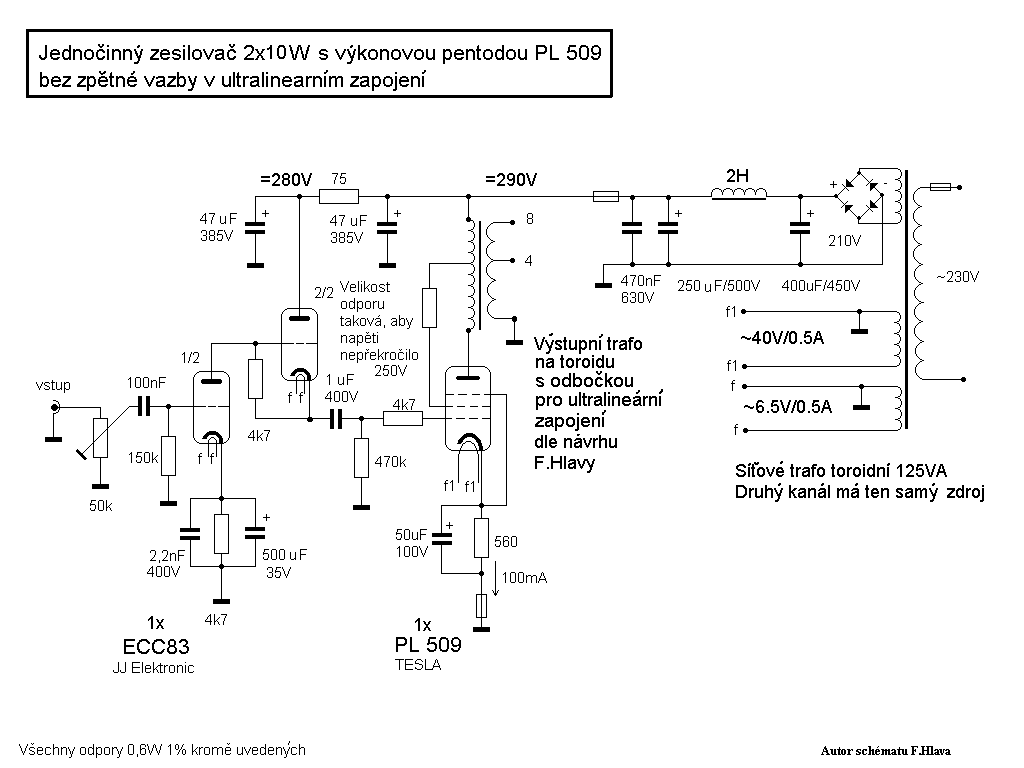

2x10W v jednočinné A tř. s PL509 pentodou v ultralineárním zapojení bez zpětné vazby

Jedno z nejlépe hrajících zapojení v poměru výkon / cena - bohužel pouze 8W sin při 1V vstupního napětí. Ale stojí to za námahu, jenom kdyby to měl být druhý zesilovač na akustické lahůdky, zpěv nebo komorní poslech.

 Jenom tak na okraj PL509 jde ještě koupit za 120,-Kč! Originál 300B Western Electric stojí 400 amerických dolarů!
Myslím, že není třeba dále těm méně finančně zdatným nic vysvětlovat.

- Stavěl jsem jej vždy jako dual monoblok (kvůli šasi, které bylo dané). Myslím, že i s jedním síťovým trafem lze dosáhnout výborných výsledků - vyzkoušel jsem

- Síťové trafo lze udělat i na EI plechách,

-Tento zesilovač je v ultralineárním zapojení v pentodě se specialitkou a sice výstupními trafy na toroidu – ty mají přes plechy mezeru 1mm, protože jde o jednočinné zapojení a odbočku pro druhou mřížku na primárním vinutí.

- Vstup zesilovače tvoří ECC83 v takzvaném pseudo kaskodním zapojení a je tvořen pouze jedním zesilovacím stupněm. Jistě by šel přidat ještě jeden stupeň, ale nevím jestli by zapojení hrálo dobře bez zpětné vazby?!

Bohužel nemám foto zakrytovaného zesilovače ani víc fotografií
