Kytarové

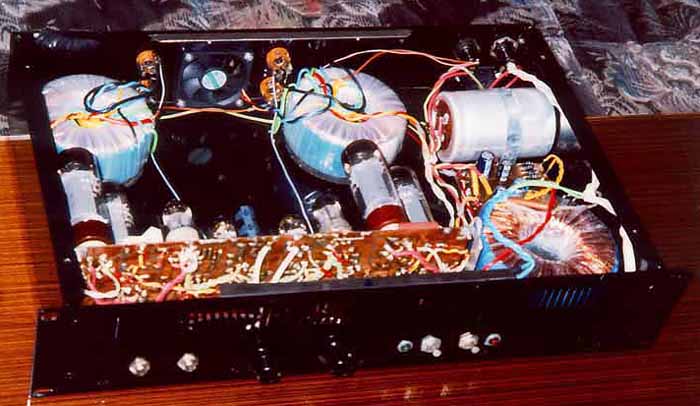

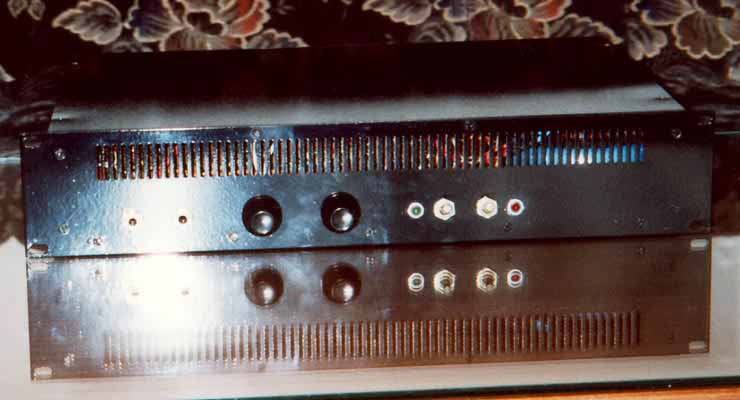

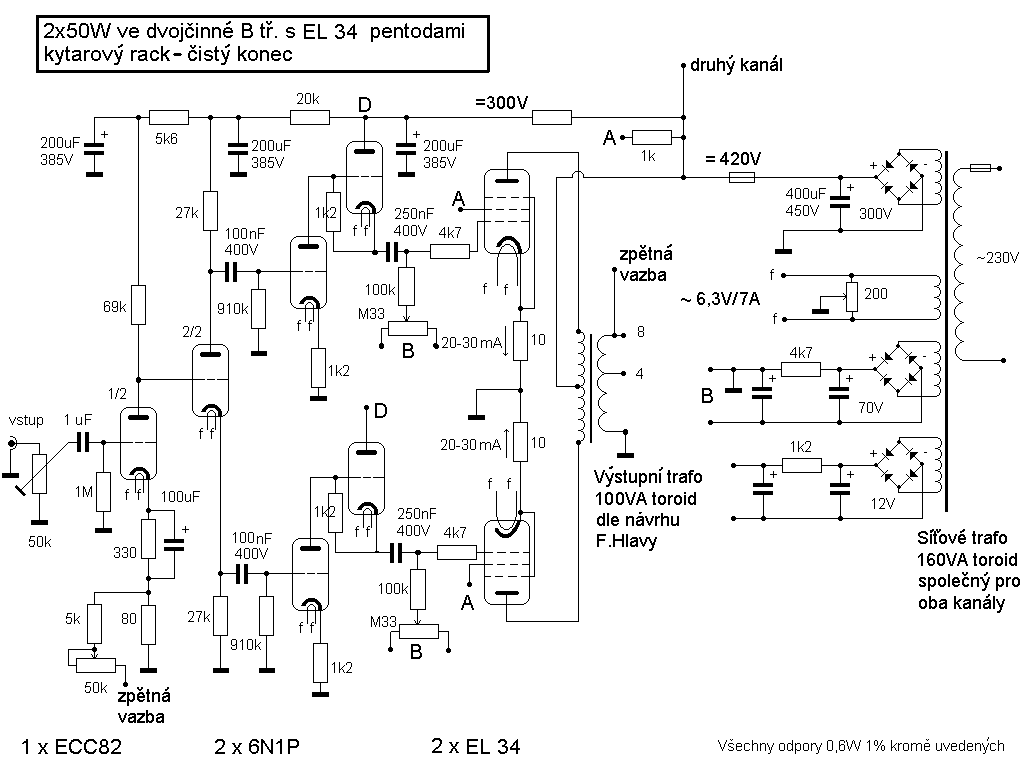

2x50W ve dvojčinné B tř. s EL34 čistý konec na kytaru




Na popud mého známého, který se zabývá muzikantskou technikou jsem zkusil udělat zesilovač na kytaru. Udělal jsem čistý konec, takzvané prznítko si tam jistě dá hráč vlastní oblíbené!  Podle místních hráčů na tento nástroj se zesilovač povedl. Zvuk je jasný, otevřený(bez deky) má celý rozsah bez nějakých útlumů na konci charakteristiky spíše měkkého příjemného charakteru rozhodně se nehodící na tvrdou metalovou produkci.

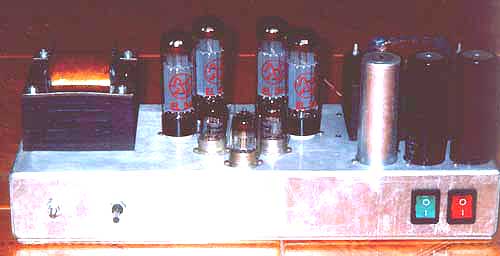

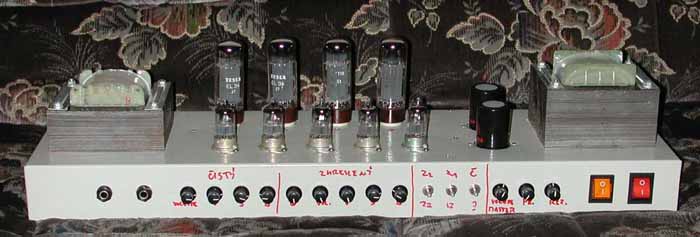

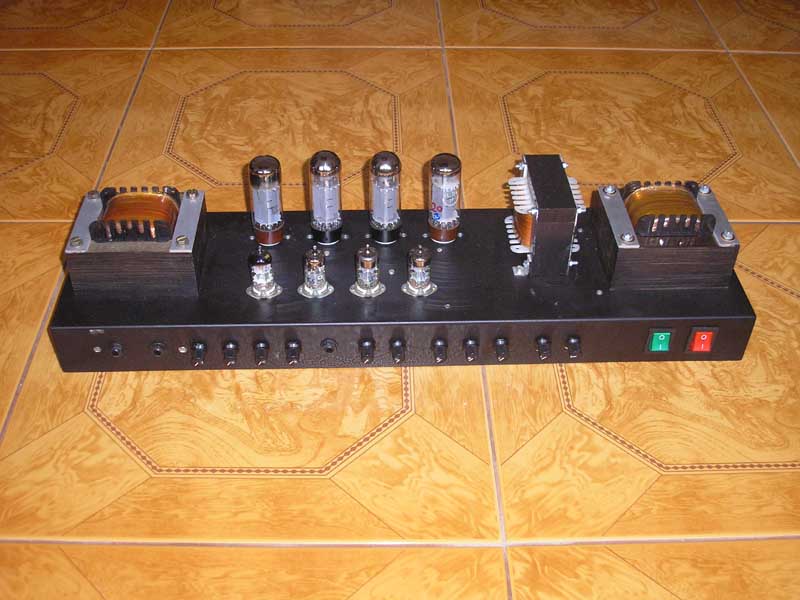

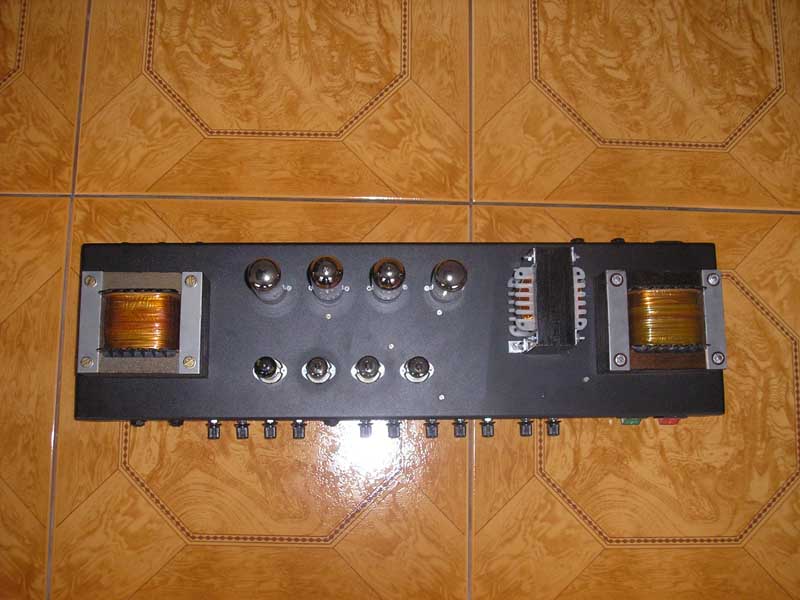

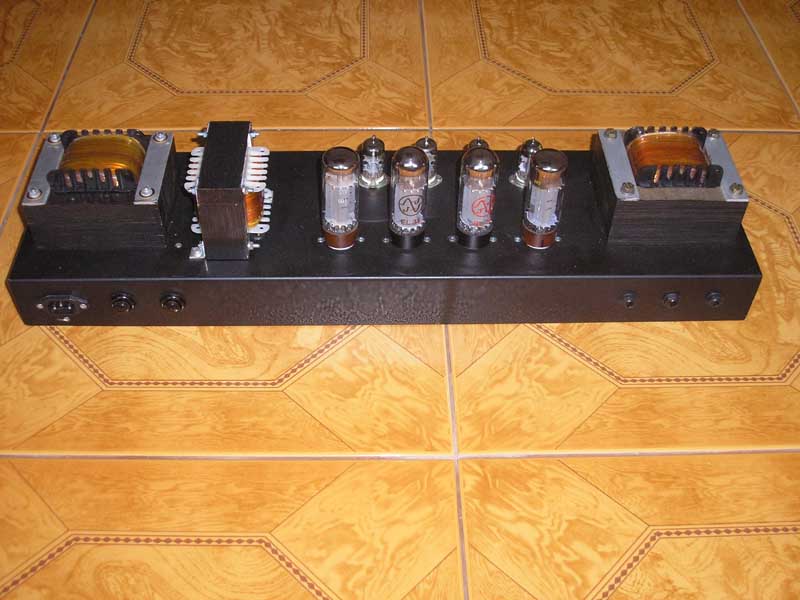

1x100W ve dvojčinné B tř. se čtyřmi EL34 - čistý konec na kytaru

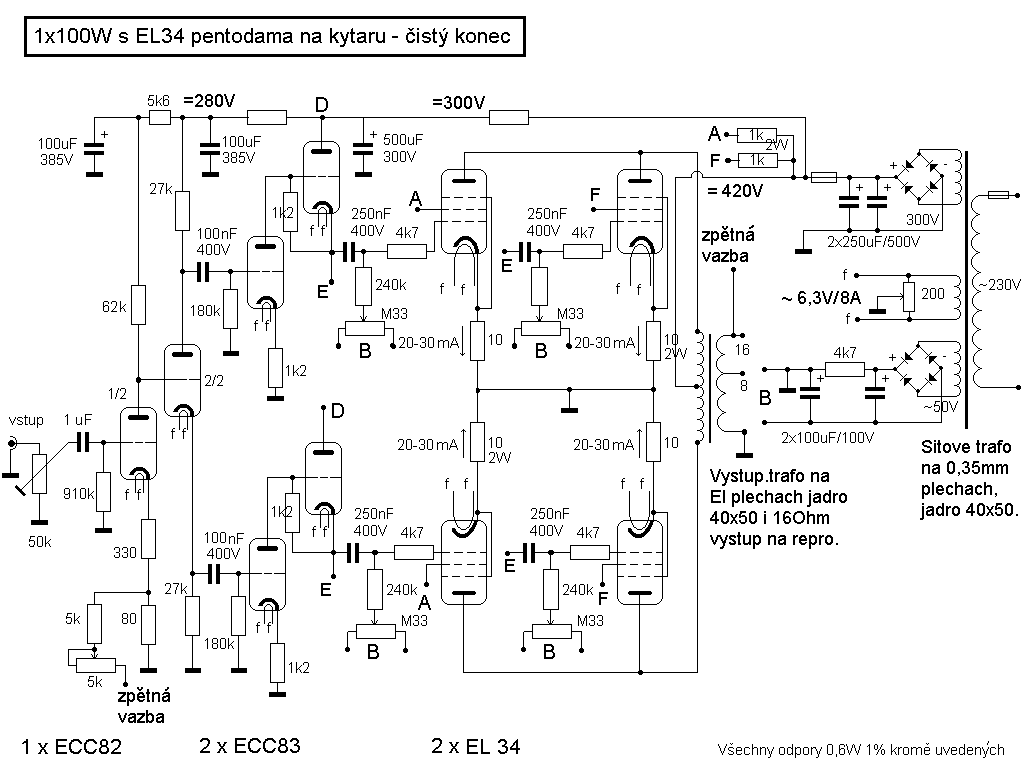

Zesilovač při 420V anodového napětí a při dobře vyřešeném napájení G2 mřížek opravdu dal 100W sin výkonu .... 4 kusy EL34 mají prostě sílu!

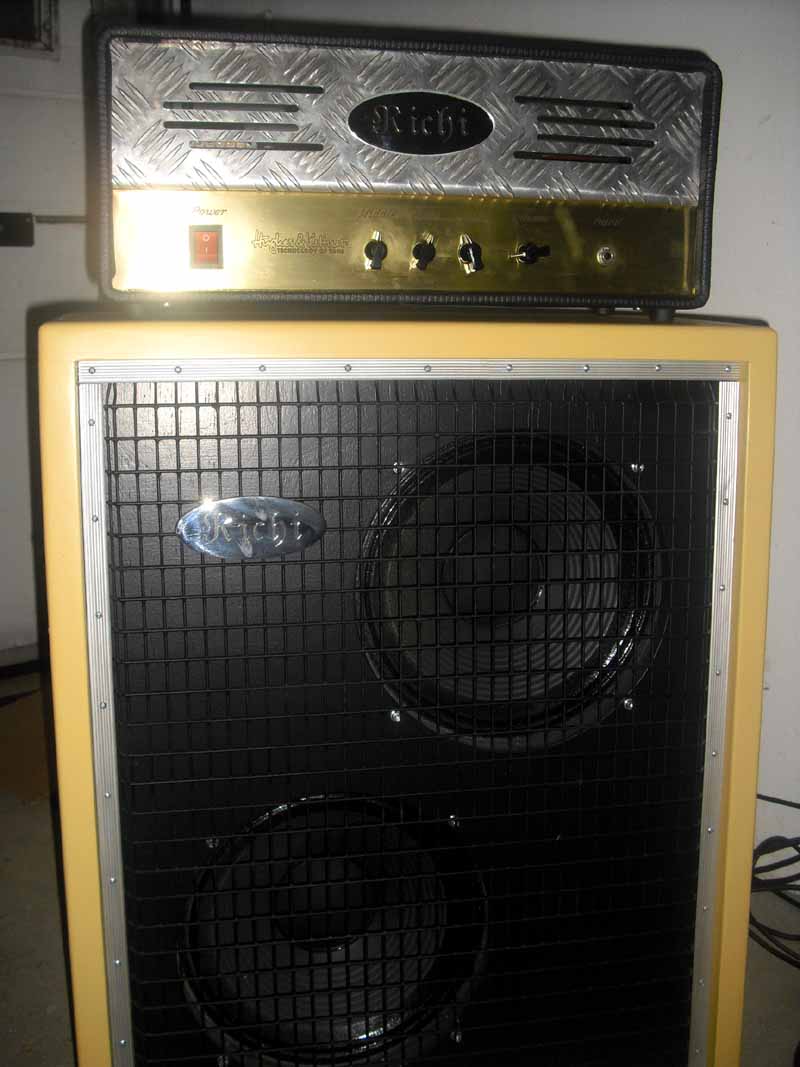

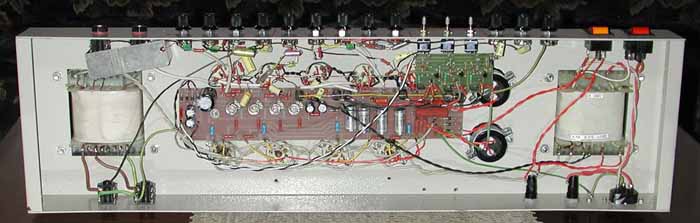

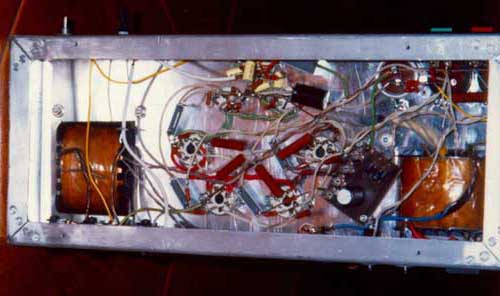

1x50W kytarový dvoukanál

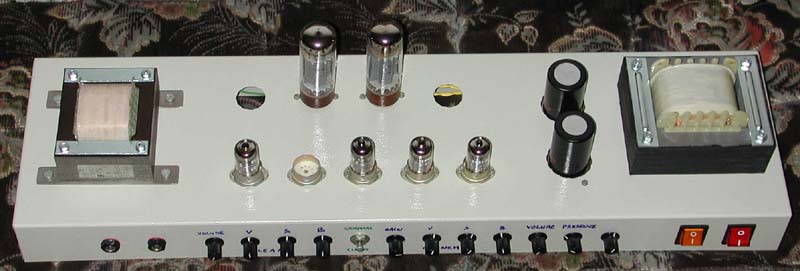

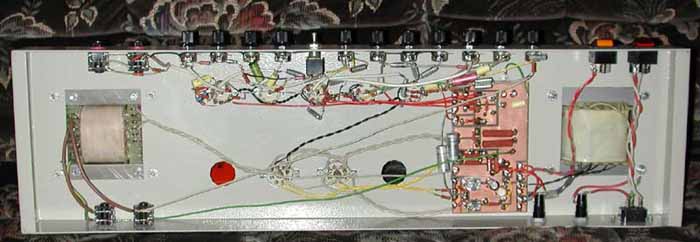

Postavil jsem na zkoušku klasický dvoukanálový kytarový zesilovač 1x50W.  Čistý a zkreslený kanál lze mezi sebou přepínat. Zapojení dost podobné s jinými firemními zesilovači stejné kategorie.
Zatím se jedná o prototyp na vyzkoušení muzikanty, jak se jim jeví zvuk tohoto zesilovače. Jedná se o 80cm velké šasi do dřevěné krabice s uchem tak, jak je u muzikantských věcí zvykem.
Pak jsem ještě zkusil 1x100W dvoukanál - vše na tišťácích a přepínání optočleny!

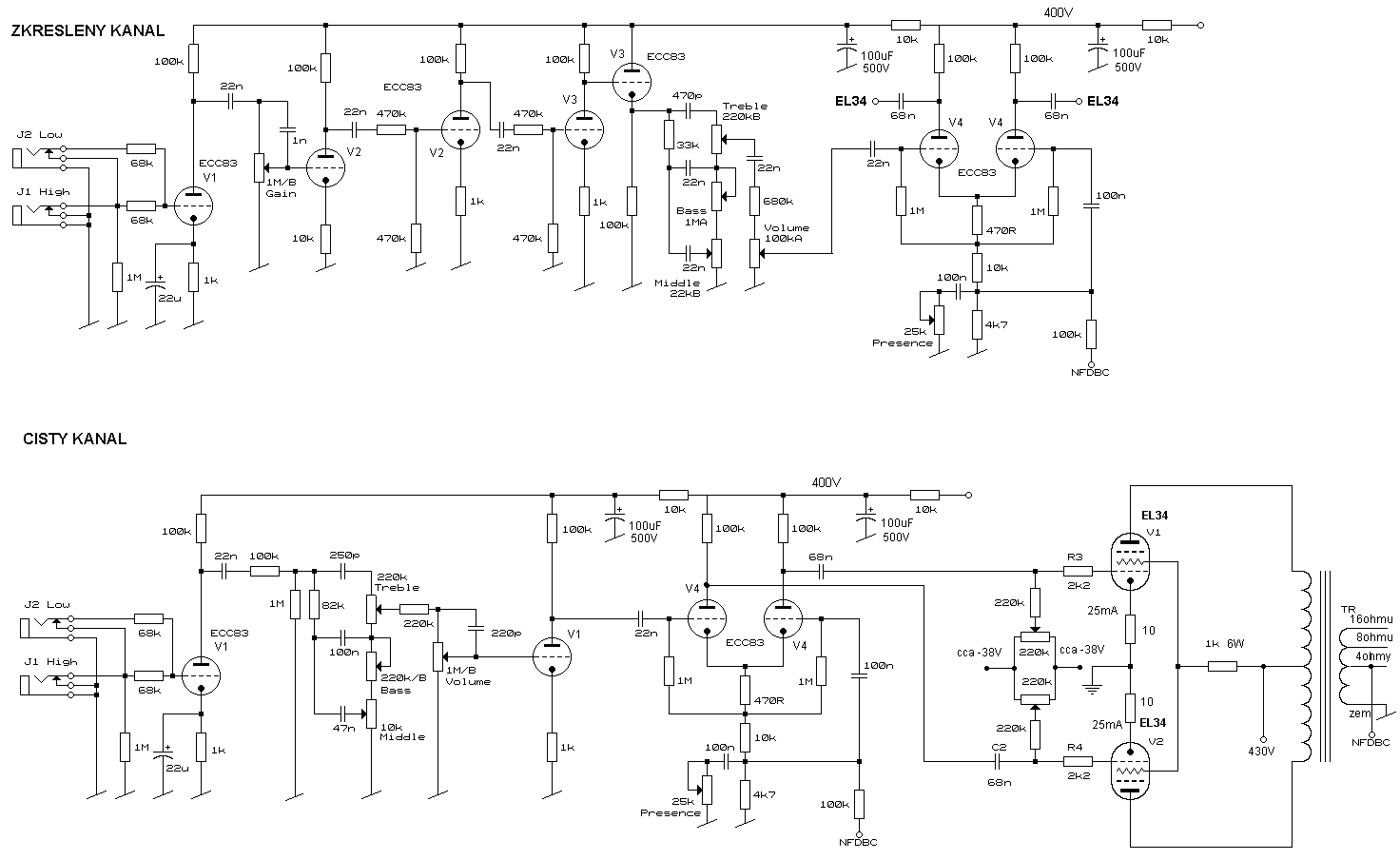

  Jedno z mnoha zapojení:





1x100W kytarový dvoukanál



1x100W kytarový dvoukanál

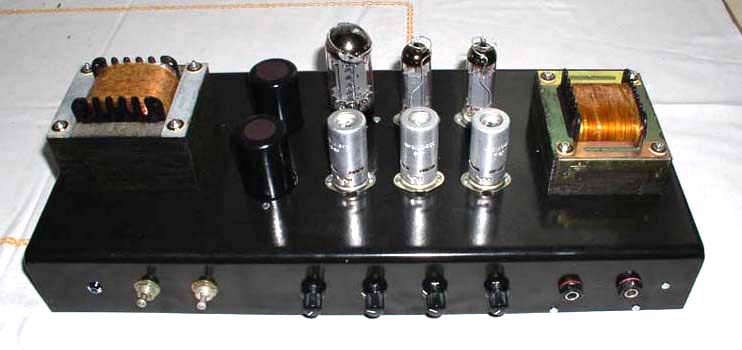

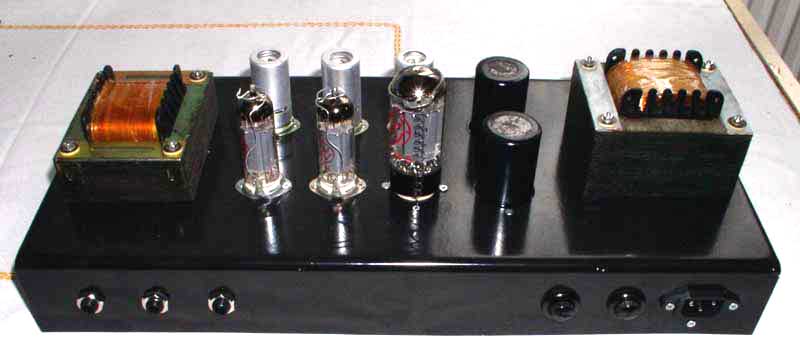

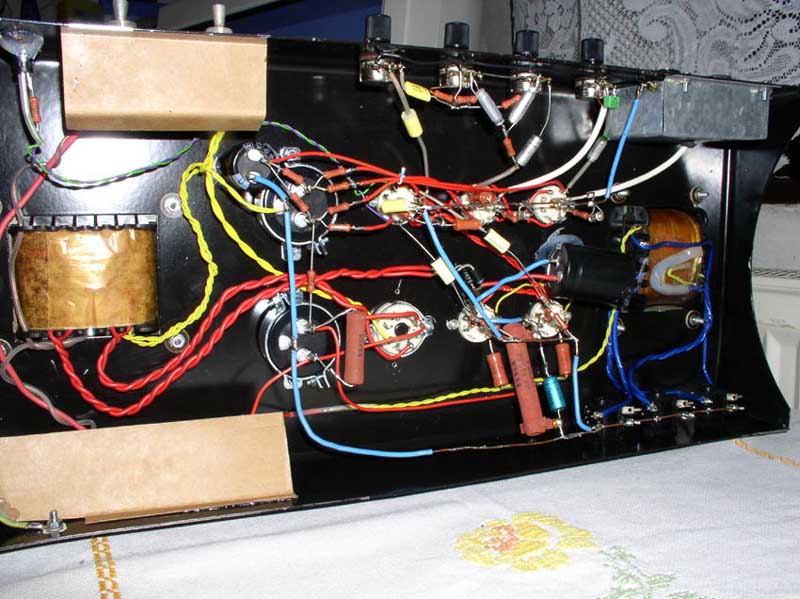

1x15W s EL84 pentodami v A.tř.

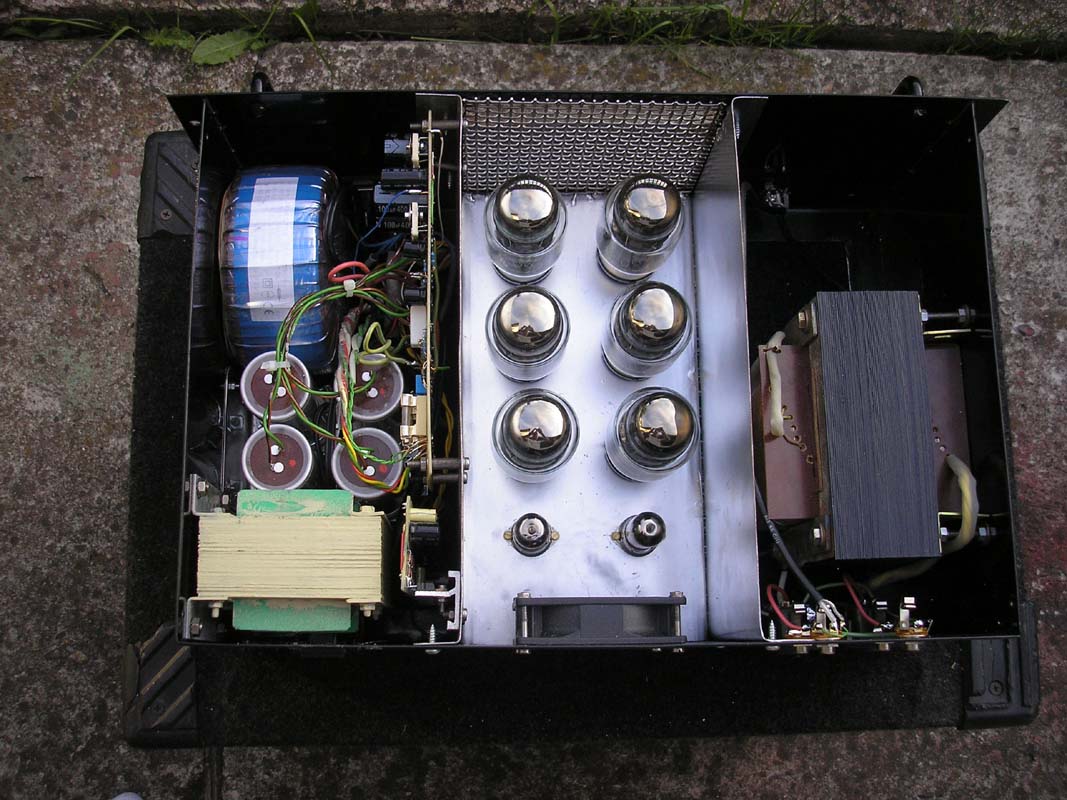

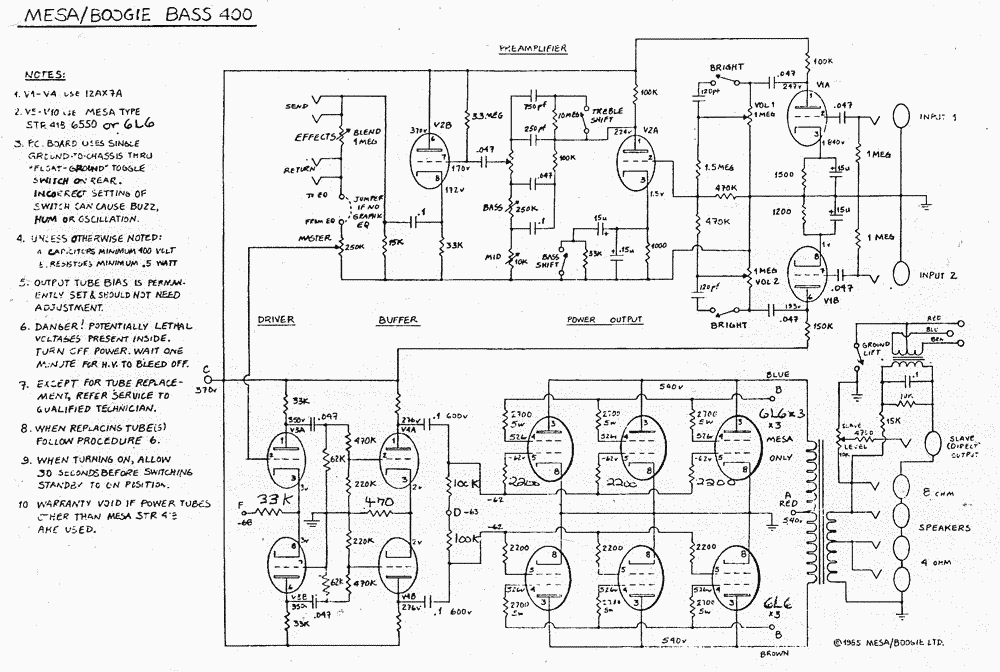

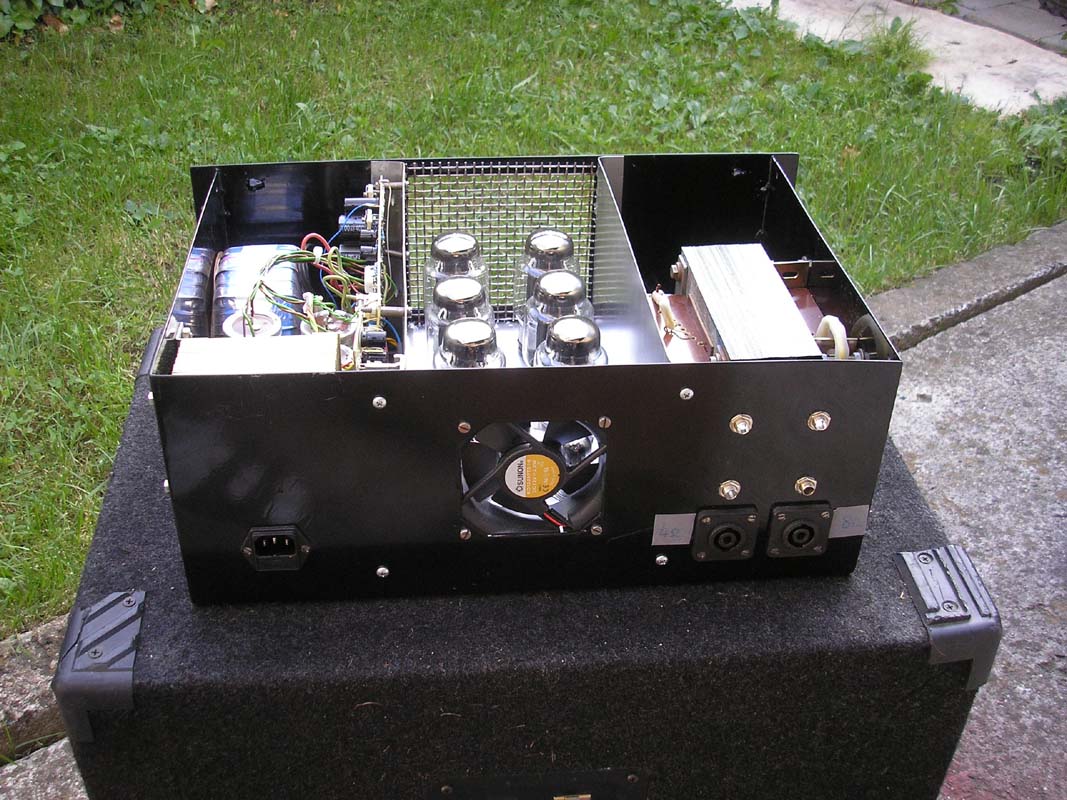

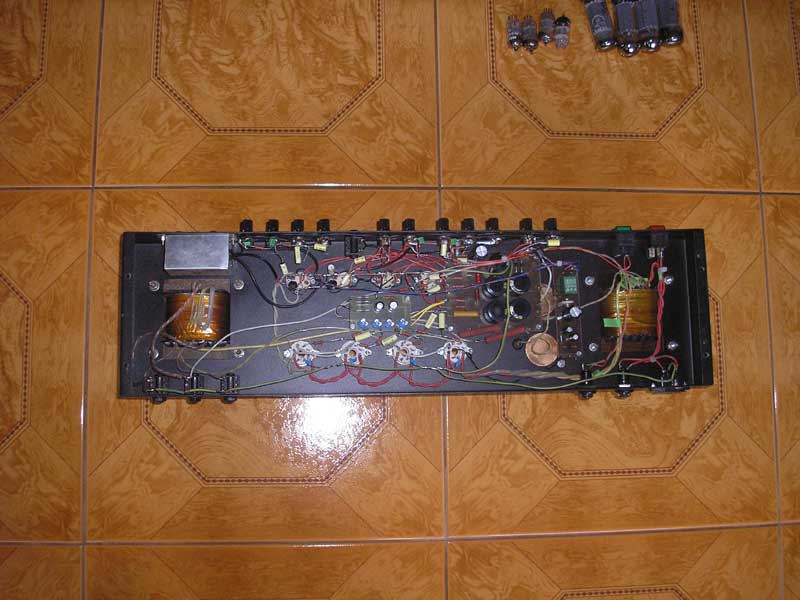

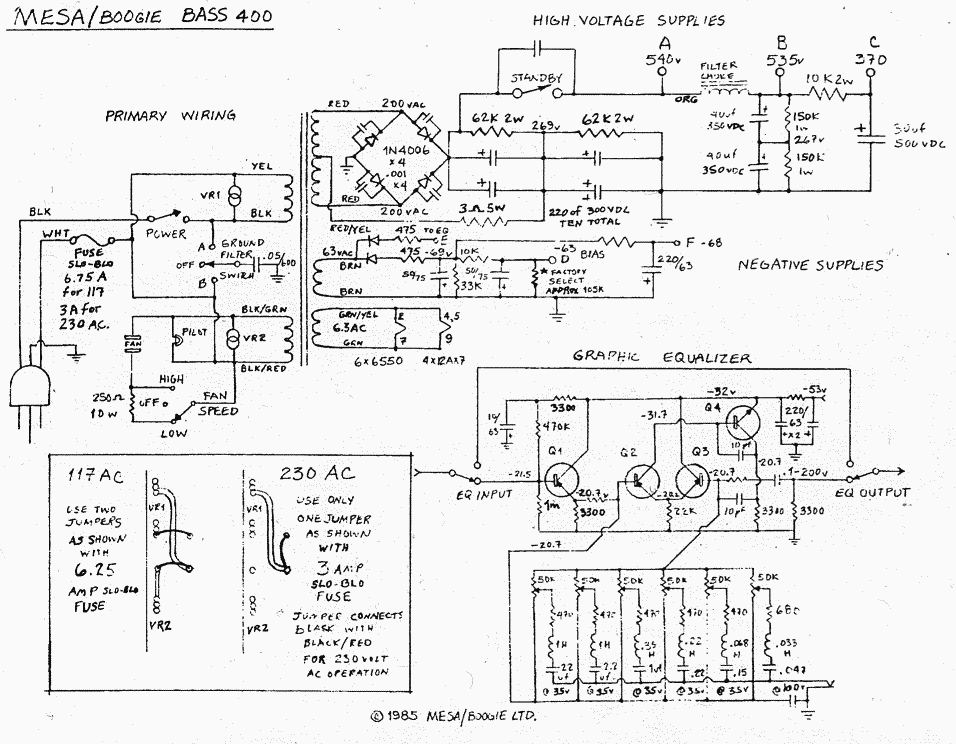

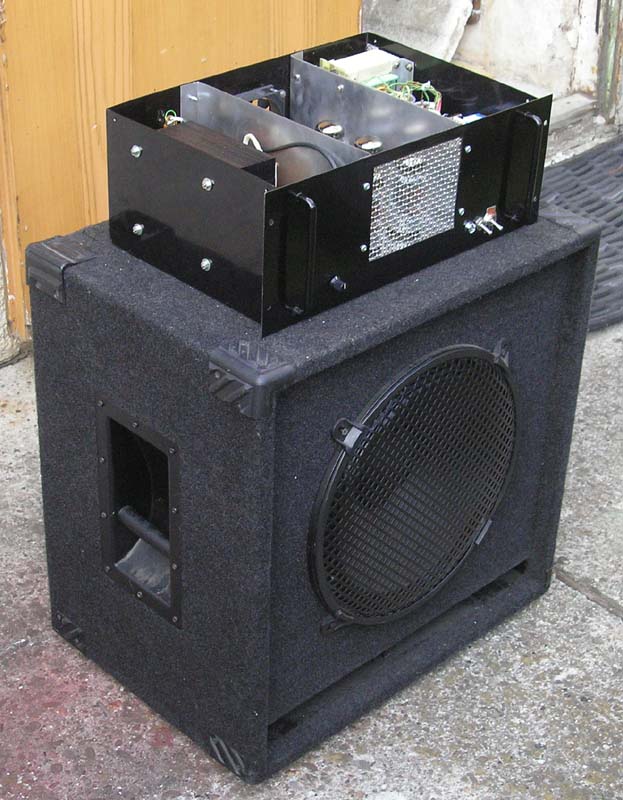

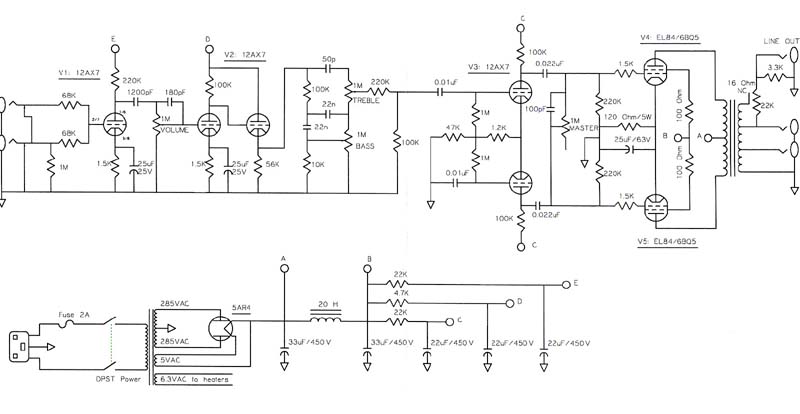

Kopie MesaBoogy Bass 400

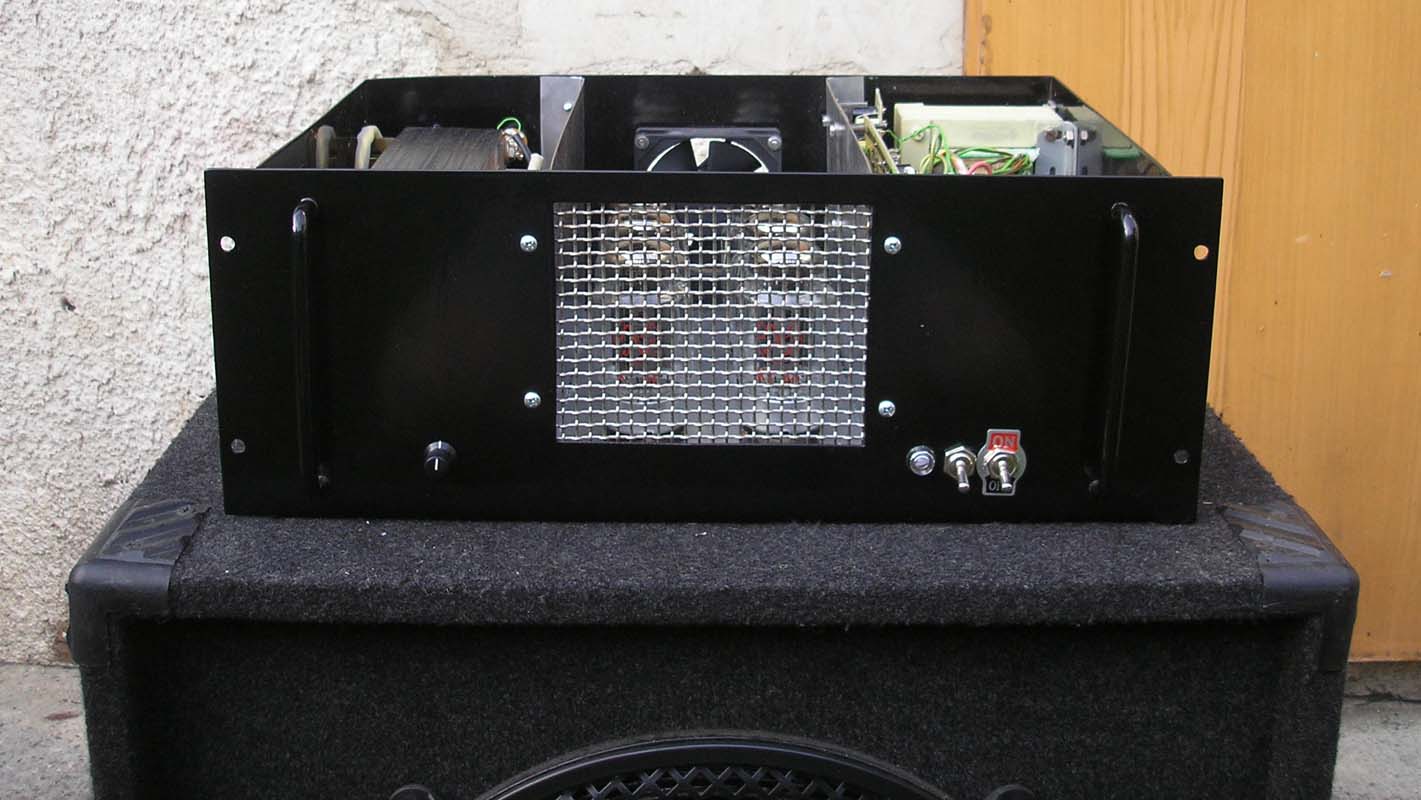

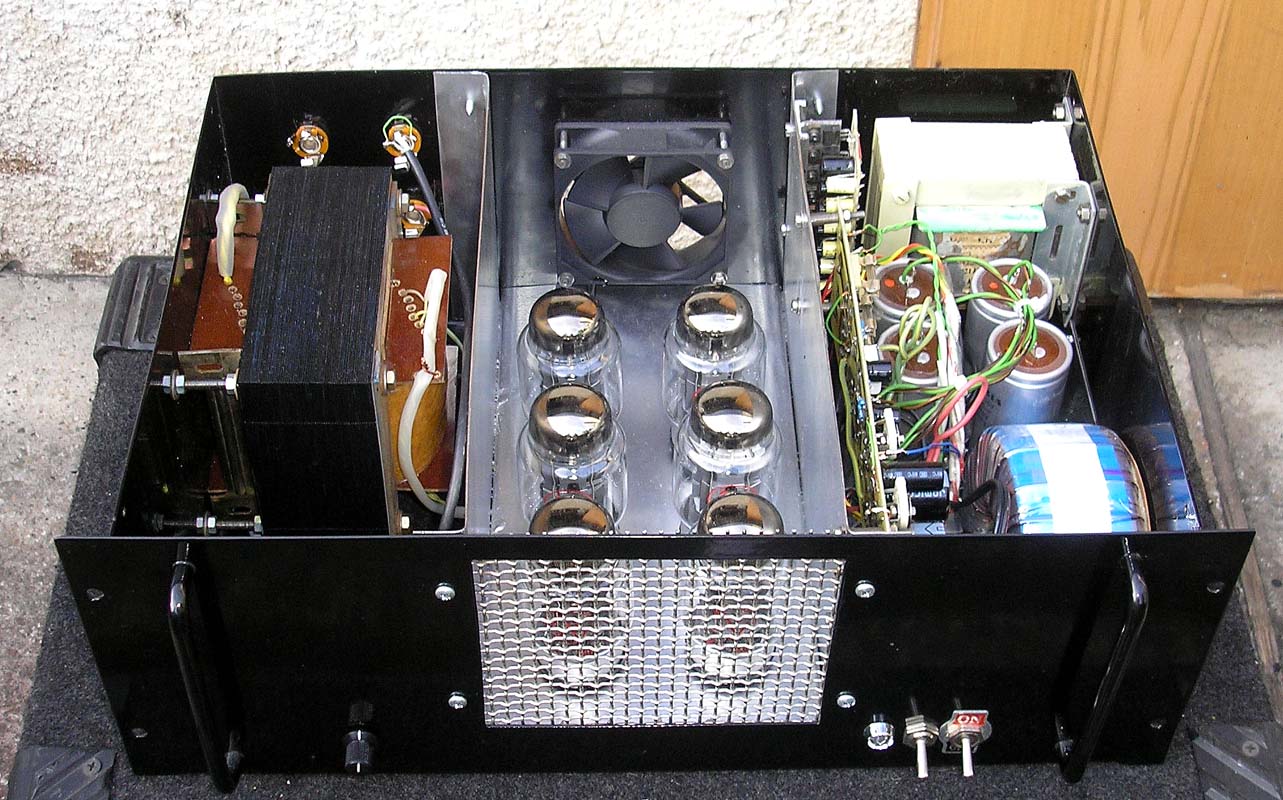

Oživoval jsem pouze koncový stupeň

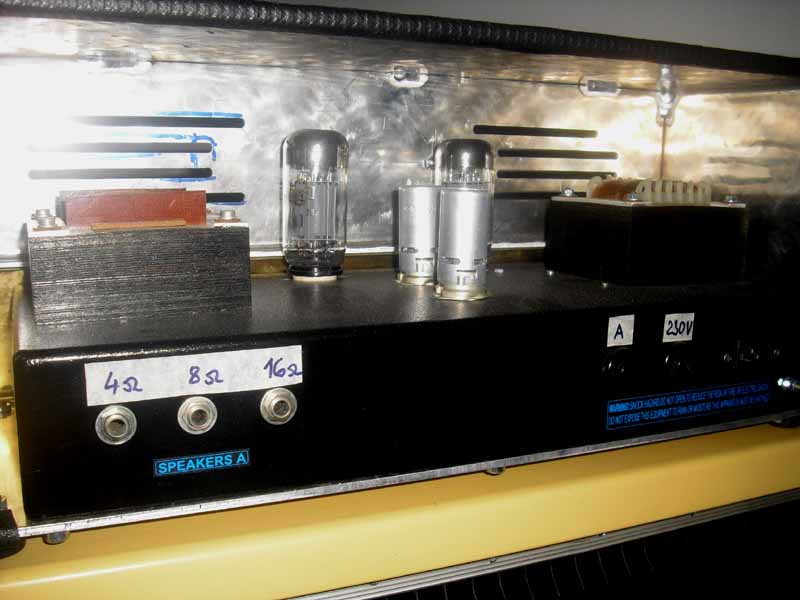

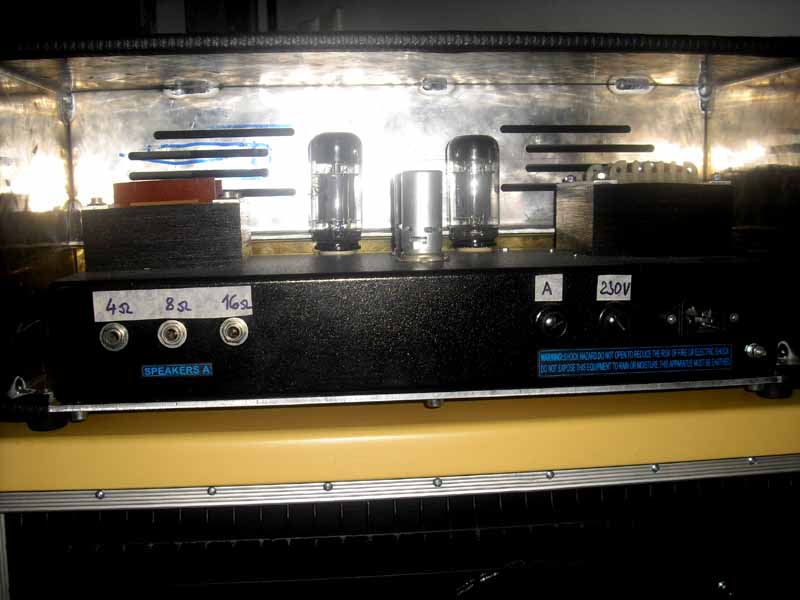

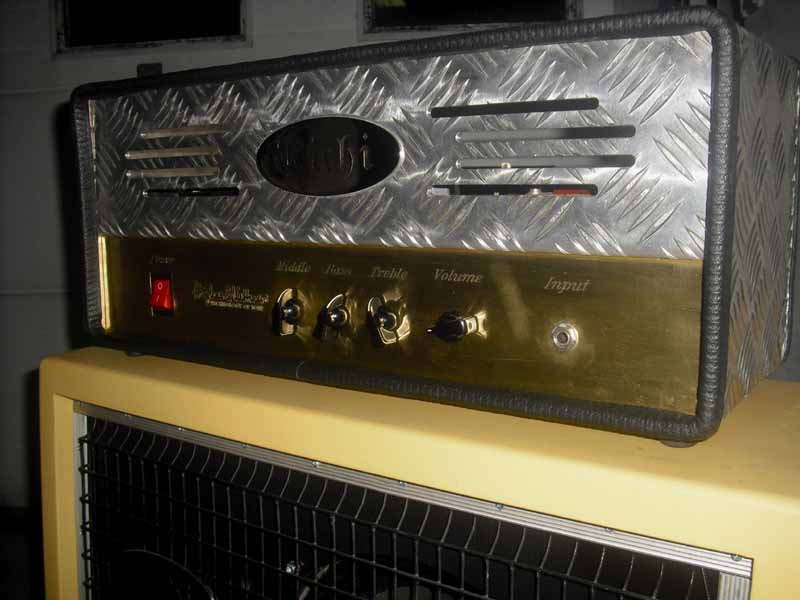

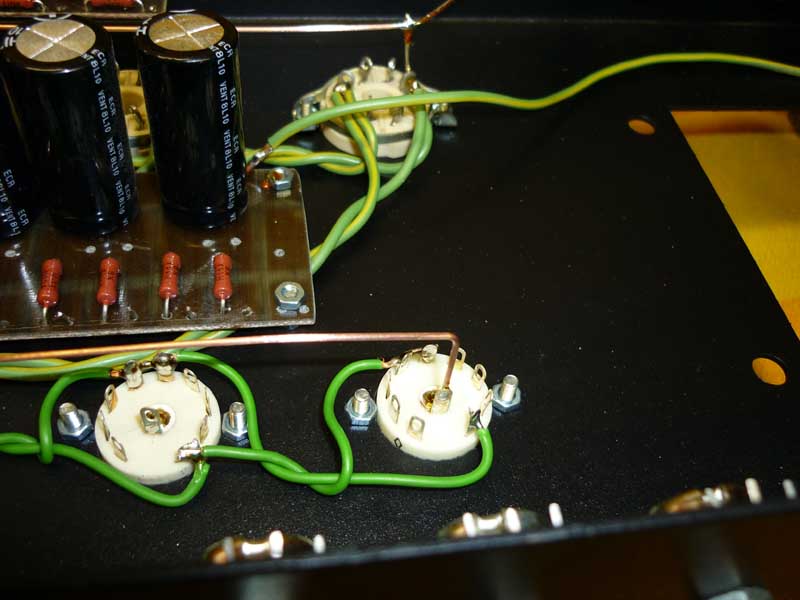

1x50W čistý s ruskými 6P3S (EL34)

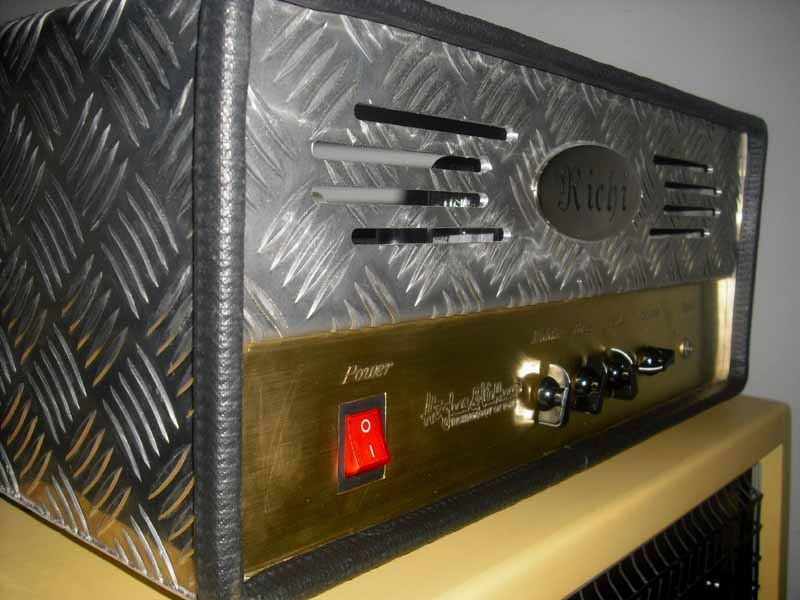

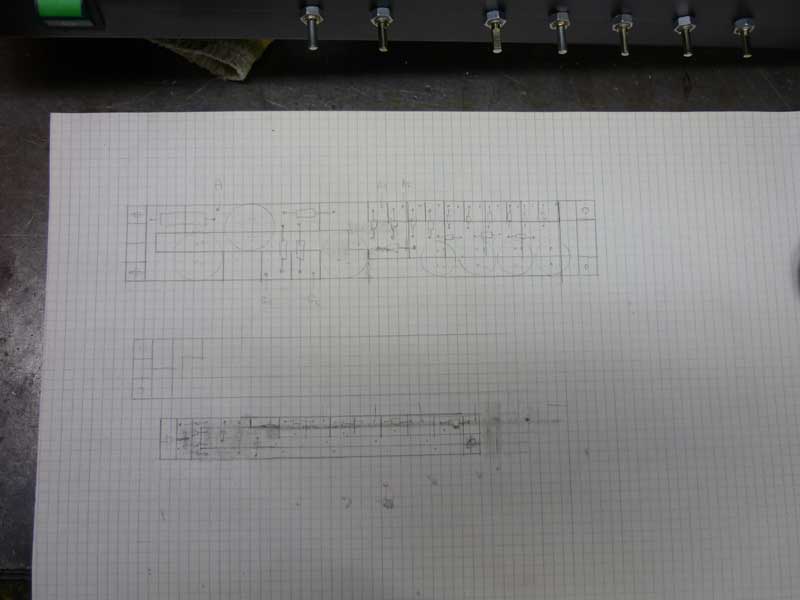

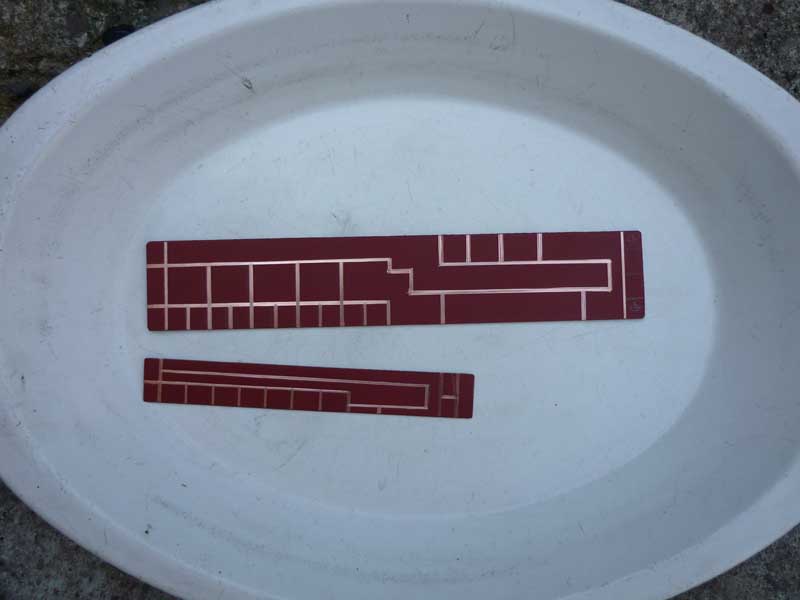

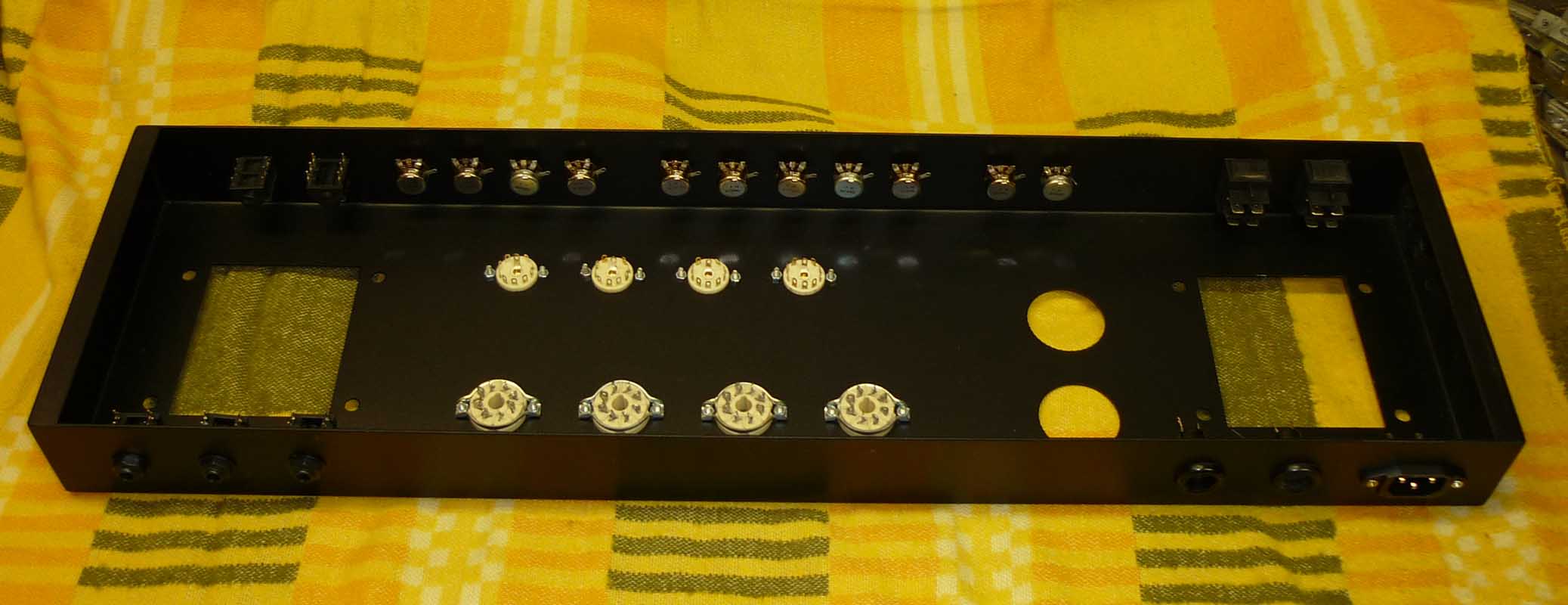

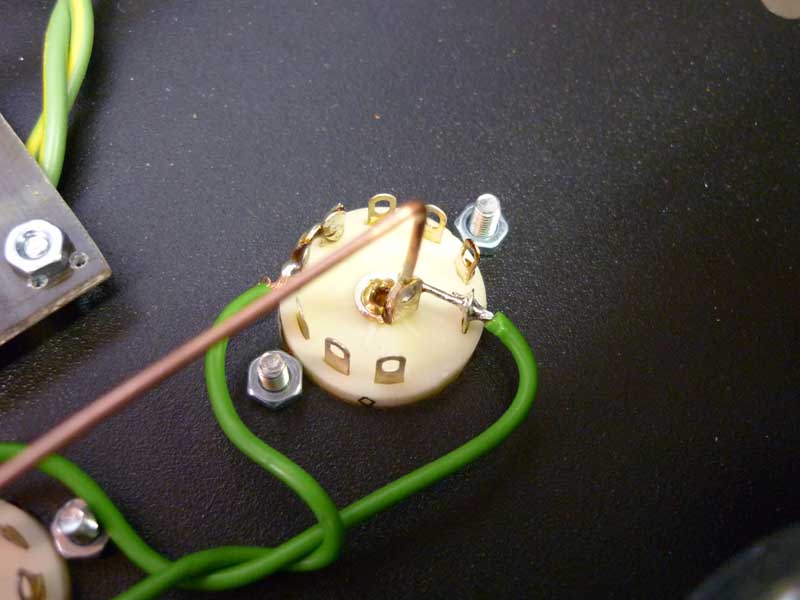

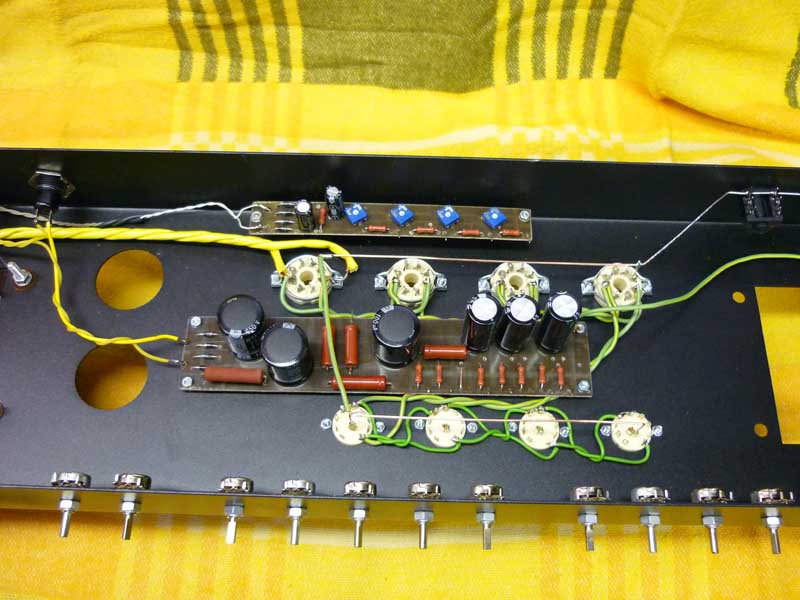

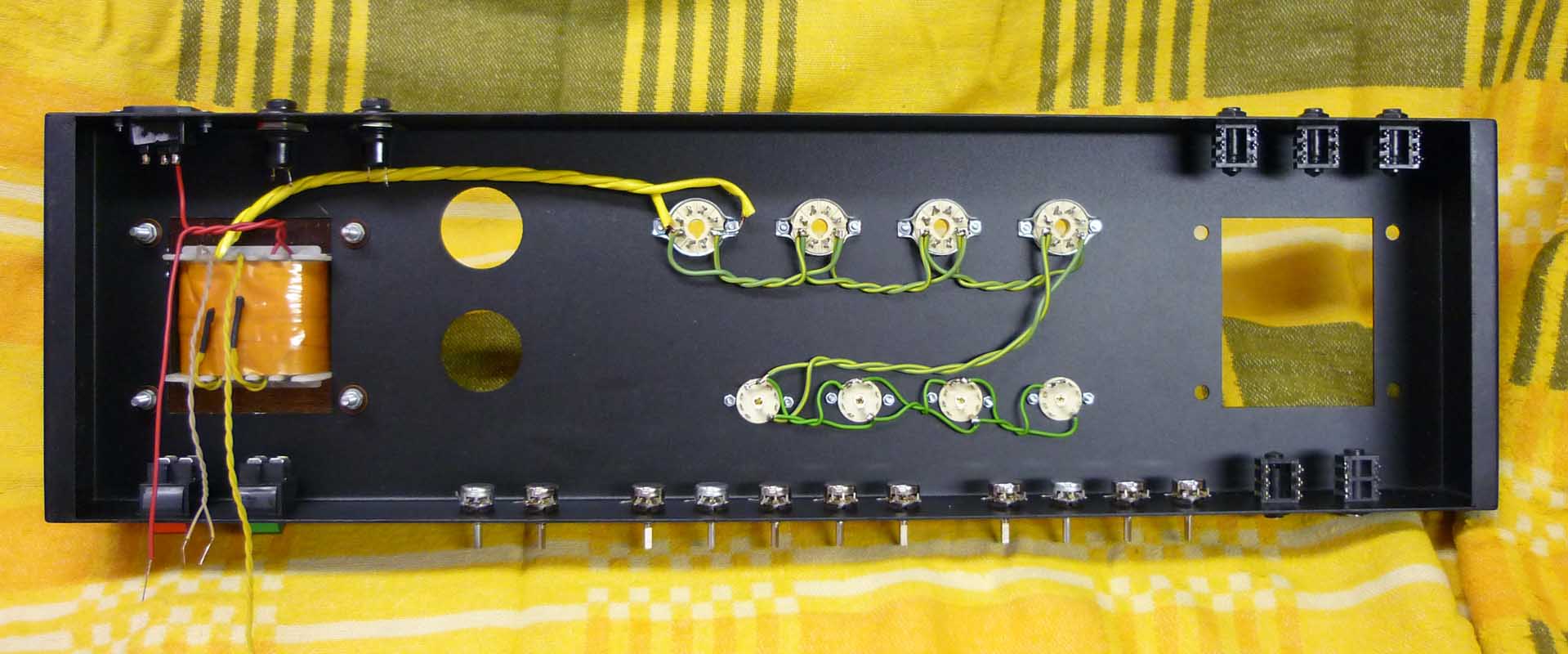

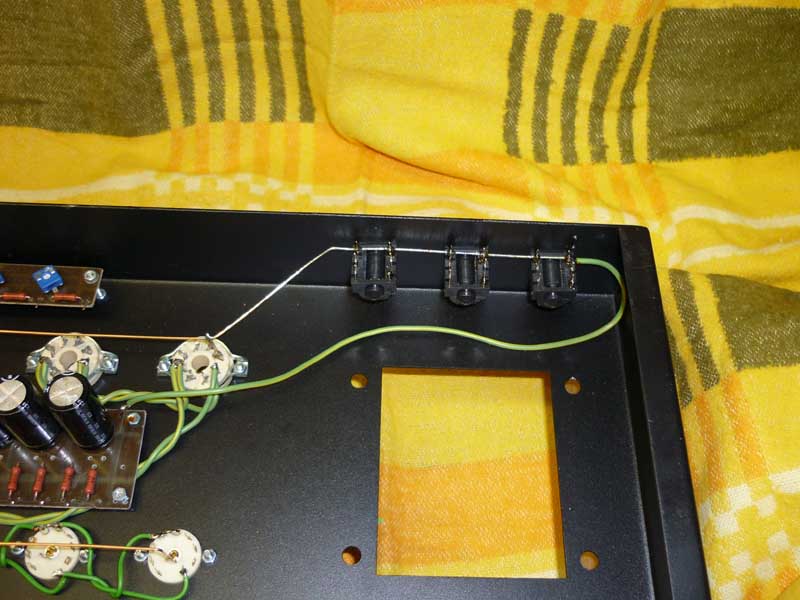

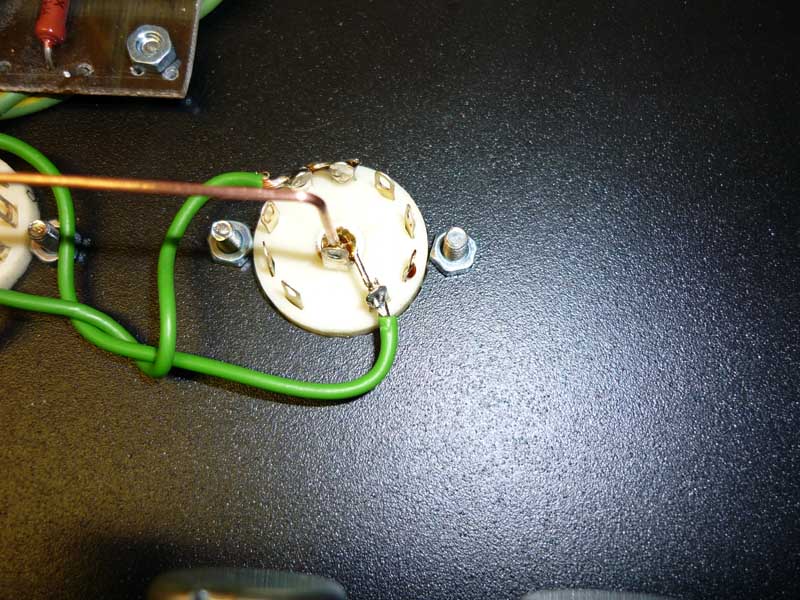

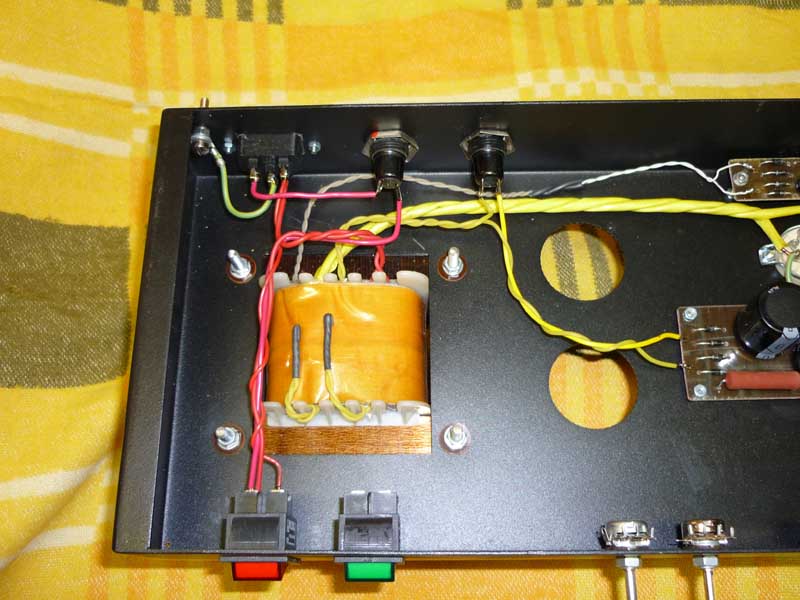

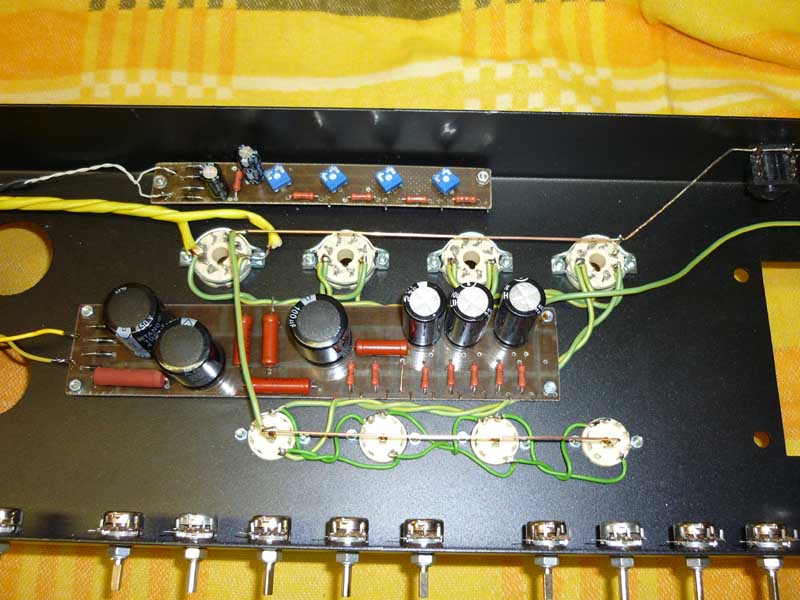

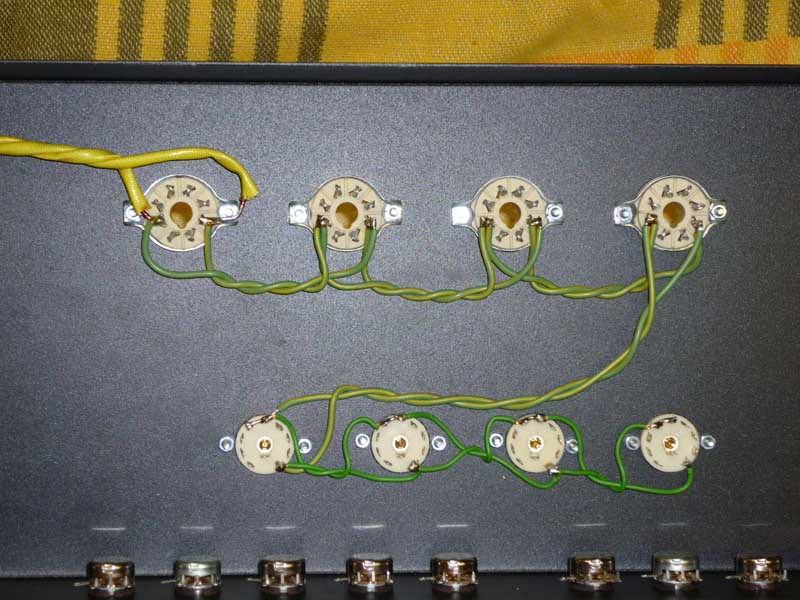

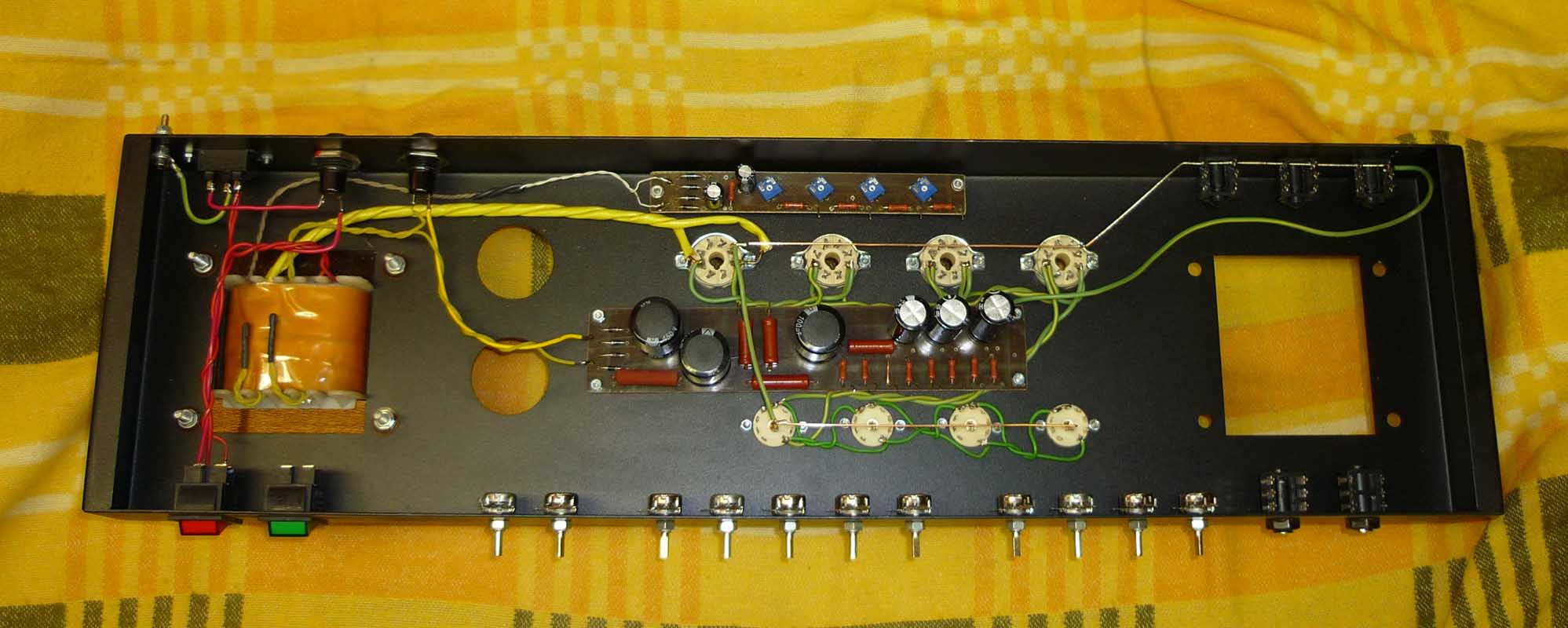

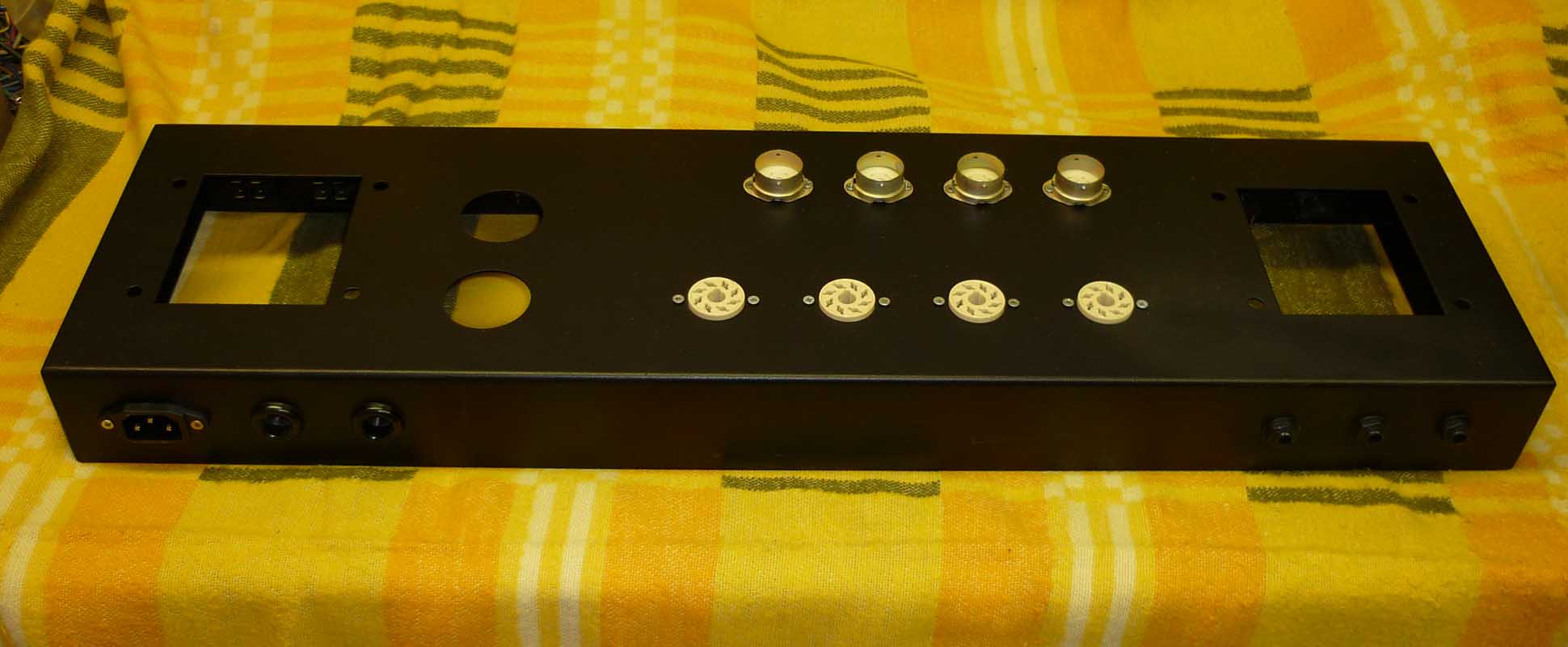

Jak jsem stavěl kytarovou hlavu

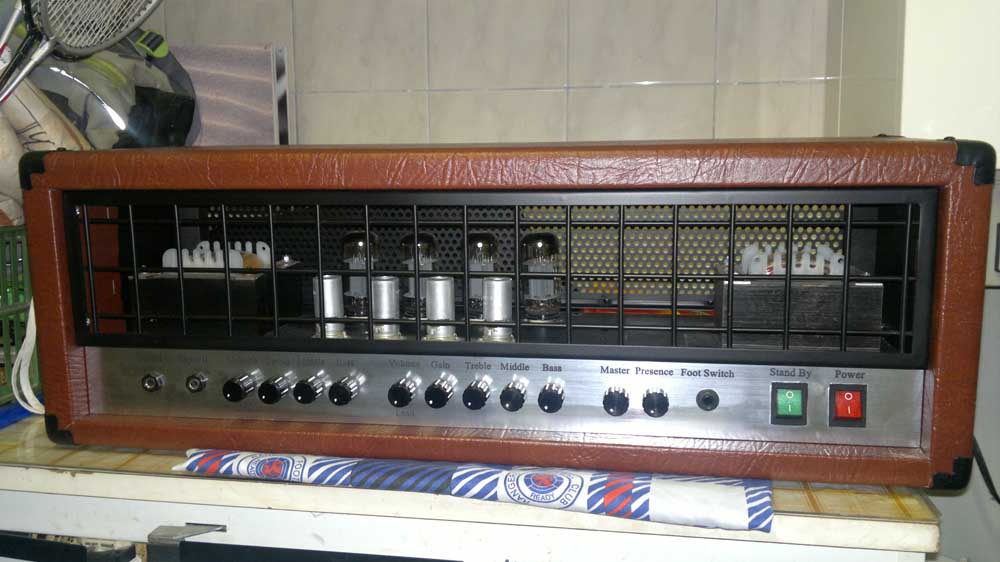

Finál
