Zatím rozpracováno !!! Omluvte nedostatky.







OTL

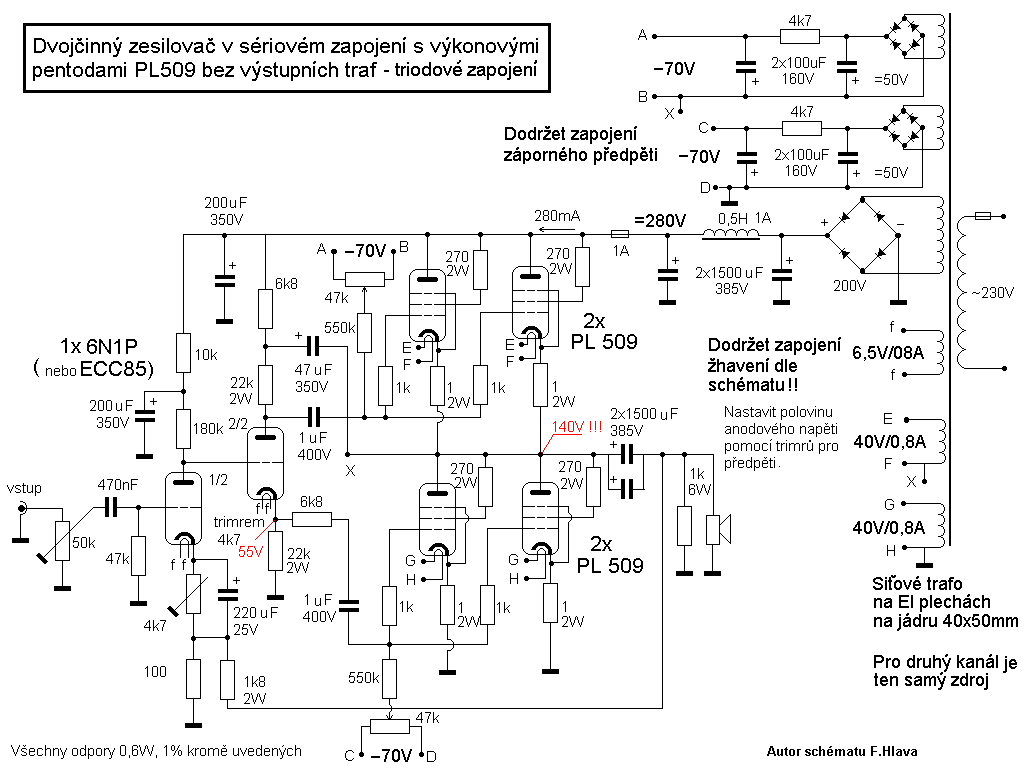

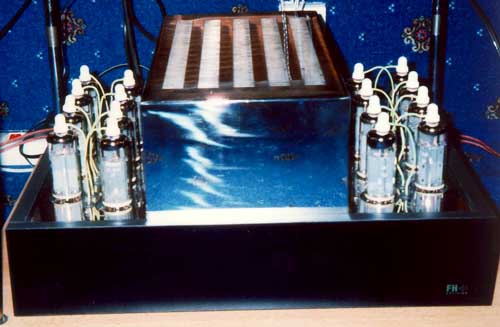

2x8W/8 Ohm dvojčinné sériové AB tř. OTL s PL509 pentodami zapojenými v triodě

Popis zapojení

Komu vadí výstupní trafo postaví lampáč bez výstupních traf a je to! Pro majitele citlivých reprobeden neexistuje lepší řešení. Už vůbec nehovořím o tom, když někdo vlastní Lowthery. Co by mohlo být lepší než lampa bez výstupáků a jeden reproduktor hrající celé pásmo bez vyhýbek ... no nic ... no snad ještě jednočinné OTéeLko a Lowther, ale to je dál.

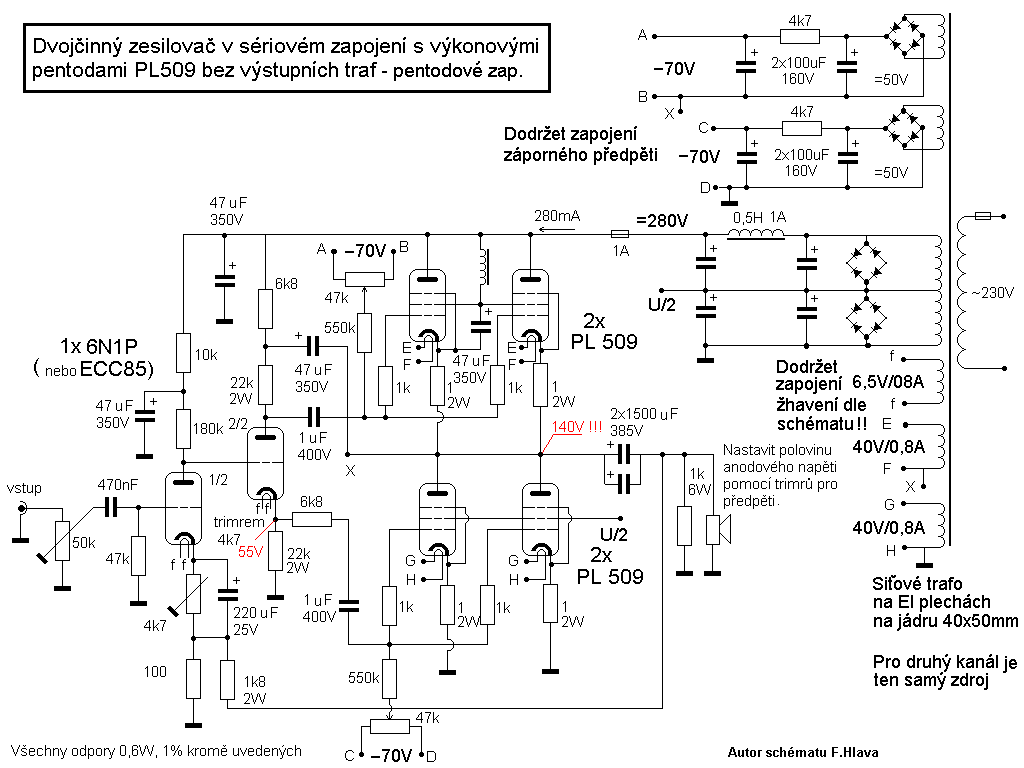

Zapojení PL509 v pentodě Schéma - jedná se o nevyzkoušený návrh!!!

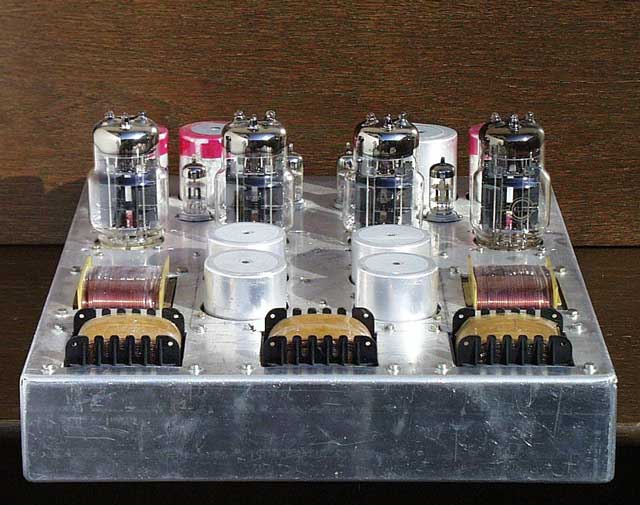

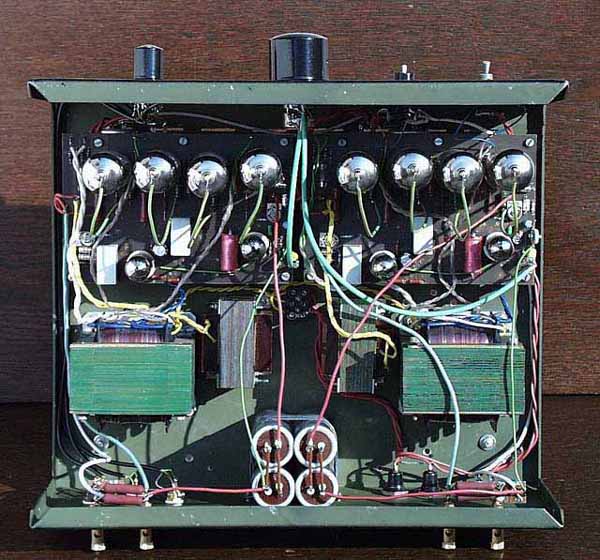

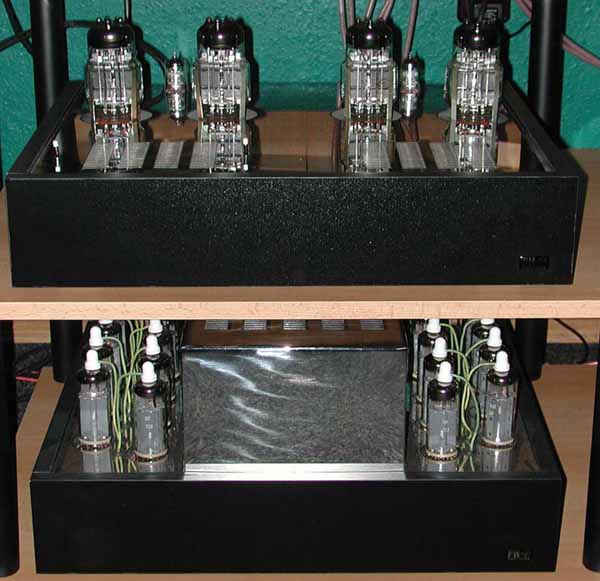

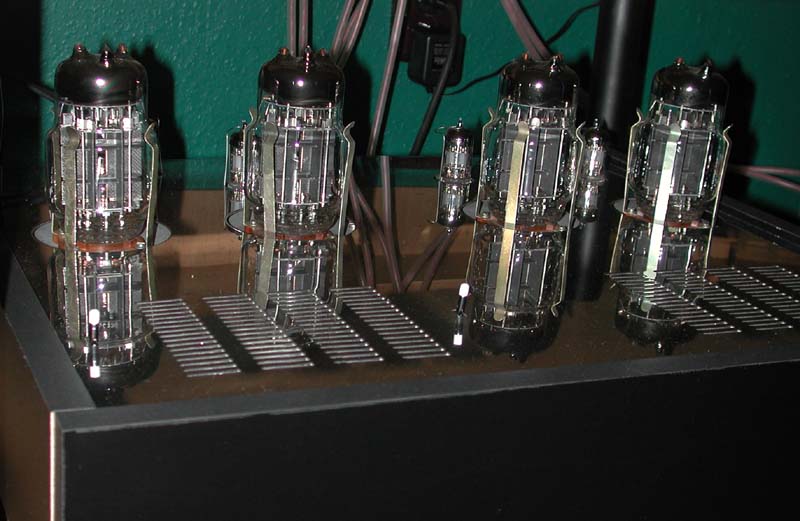

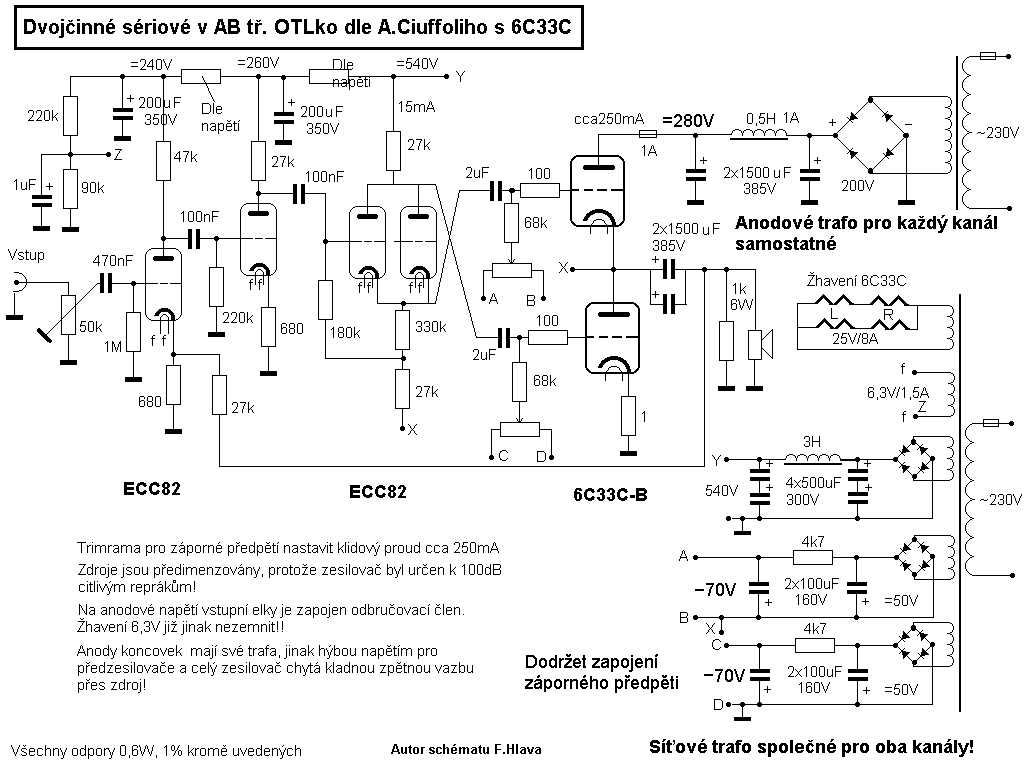

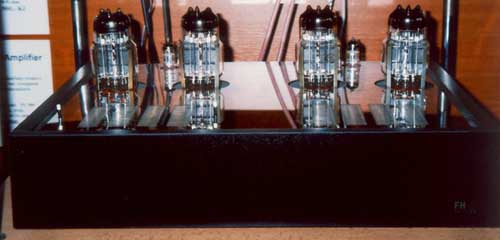

2x15W dvojčinné sériové v AB tř. OTL s 6C33C-B triodami

U této lampy platí to samé jako u OTL zesilovače s PL509 snad jen, že 6C33C je špičková elektronka a vzhledem k tomu, že mám raději triodový zvuk je mým uším hodně přijatelná.
Zapojení tohoto zesilovače není moje, zesilovač jsem stavěl podle schématu A.Ciuffoliho a kromě toho, že je materiálově náročný nebylo s jeho oživováním podstatných problémů.

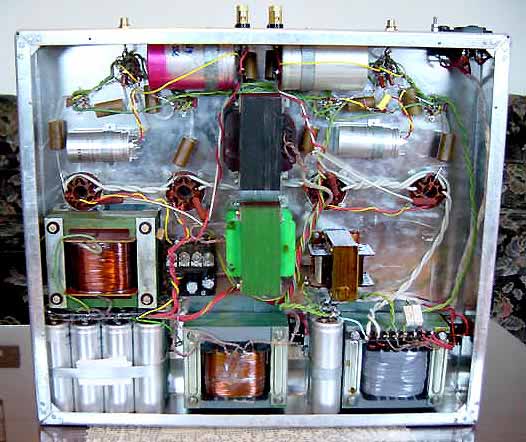

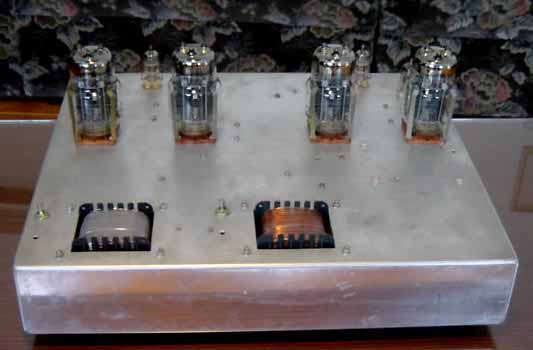

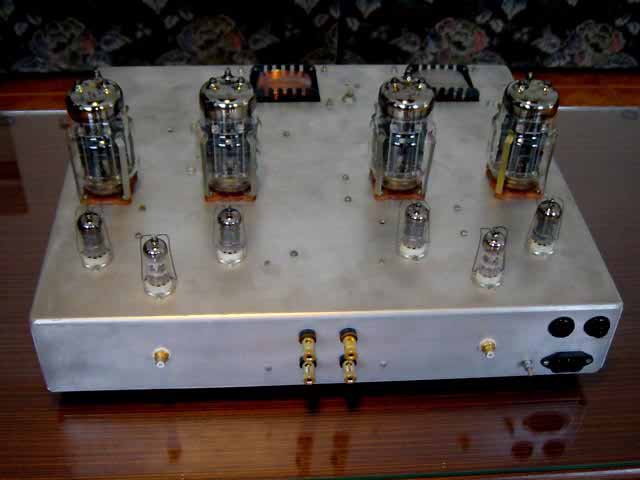

2x6,5W / 12 Ohm jednočinné OTL s dvěmi paralelně zapojenými 6C33C triodami





Jedná se opravdu o jednočinné OTLko které bylo dělané speciálně pro reproduktory AER osazené v Orisech s citlivostí 104dB. Pak i pouhých 0,5W stačí na pořádný "kravál".

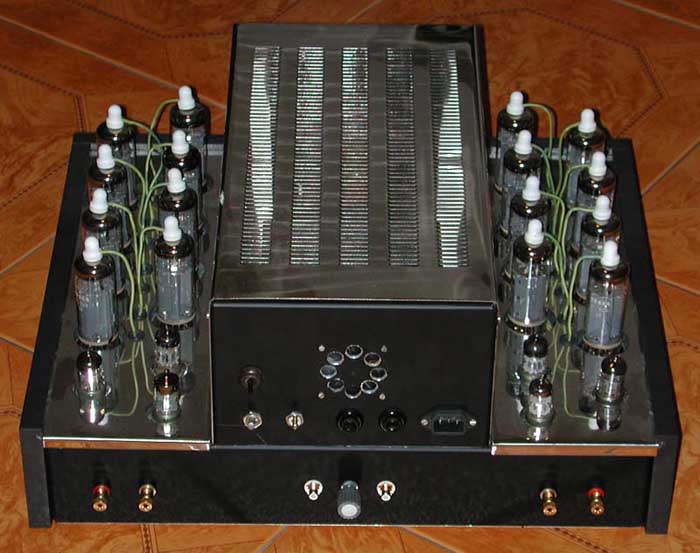

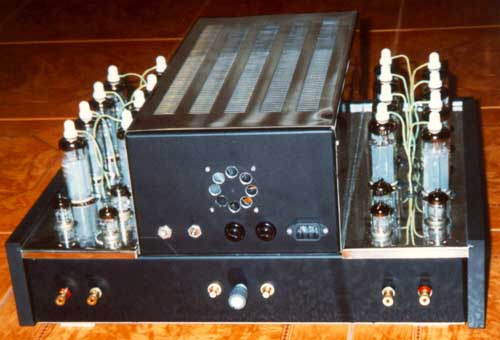

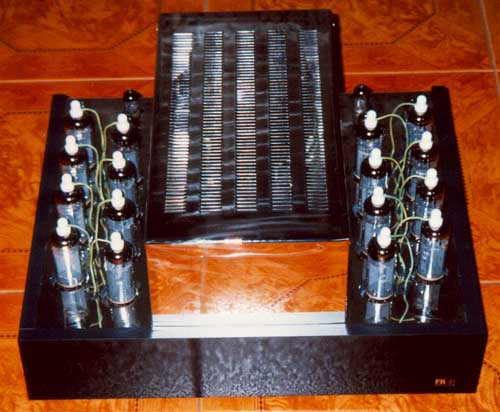

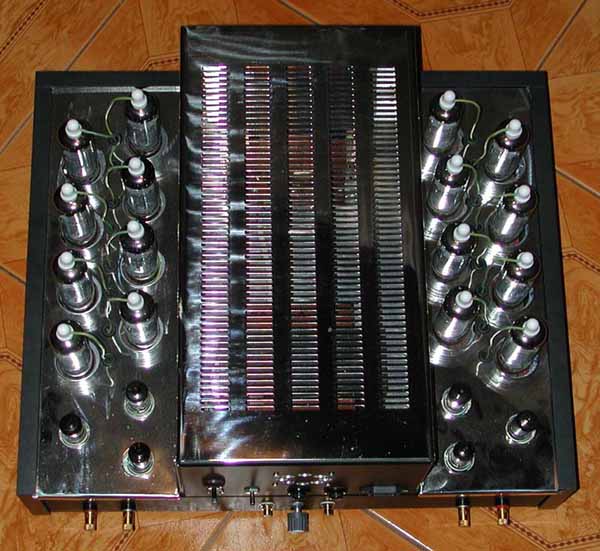

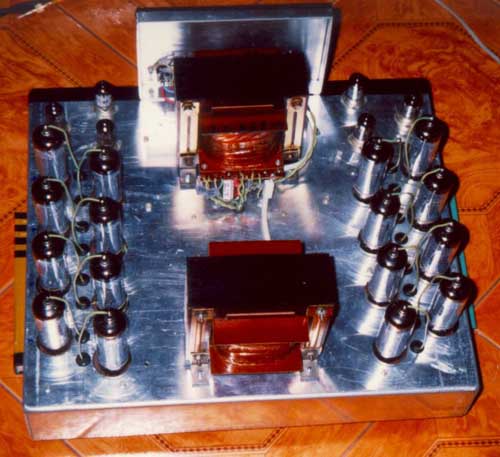

2x50W / 12 Ohm jednočinné OTL s osmi PL509 pentodami na kanál zapojenými paralelně







Zesilovač byl dělán speciálně pro basovou část Orisu osazenou 15" reproduktorem AC Akustic

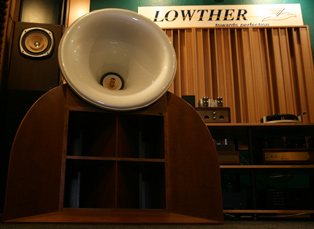

Obrázek Orisů s basovou částí pro které byly určeny jednočinné OTL zesilovače.
