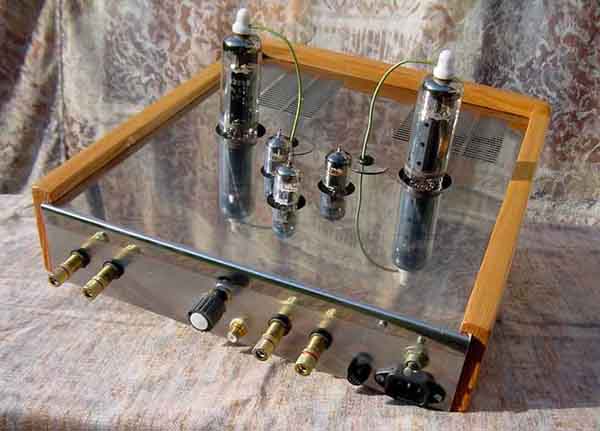

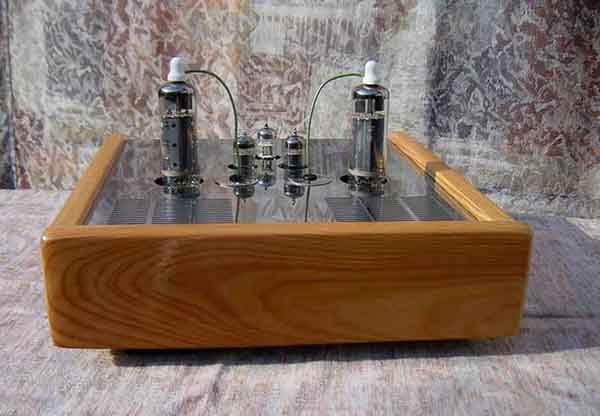

2x10W v jednočinné A tř. s PL509 pentodou se zpětnou vazbou

Jedno z nejlépe hrajících zapojení v poměru výkon / cena - bohužel pouze 8W sin při 1V vstupního napětí. Ale stojí to za námahu, jenom kdyby to měl být druhý zesilovač na akustické lahůdky, zpěv nebo komorní poslech.

 Jenom tak na okraj PL509 jde ještě koupit za 120,-Kč! Originál 300B Western Electric stojí 400 amerických dolarů!
Myslím, že není třeba dále těm méně finančně zdatným nic vysvětlovat.

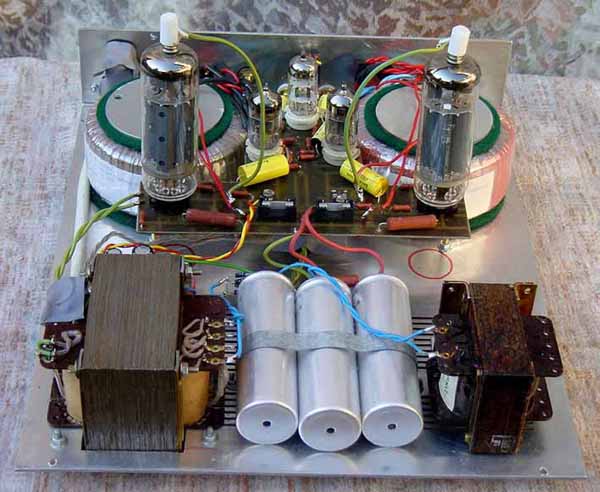

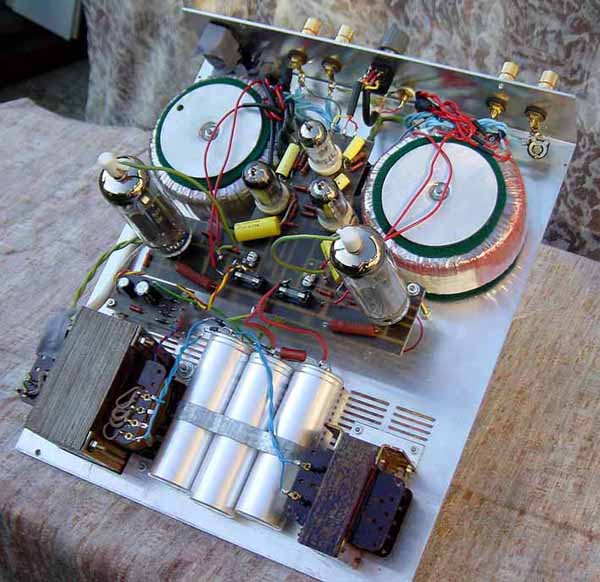

Na tomto zesilovači jsem vyzkoušel sítové trafo na EI plechách a jedno pro oba kanály. To druhé menší trafo je filtrační tlumivka.

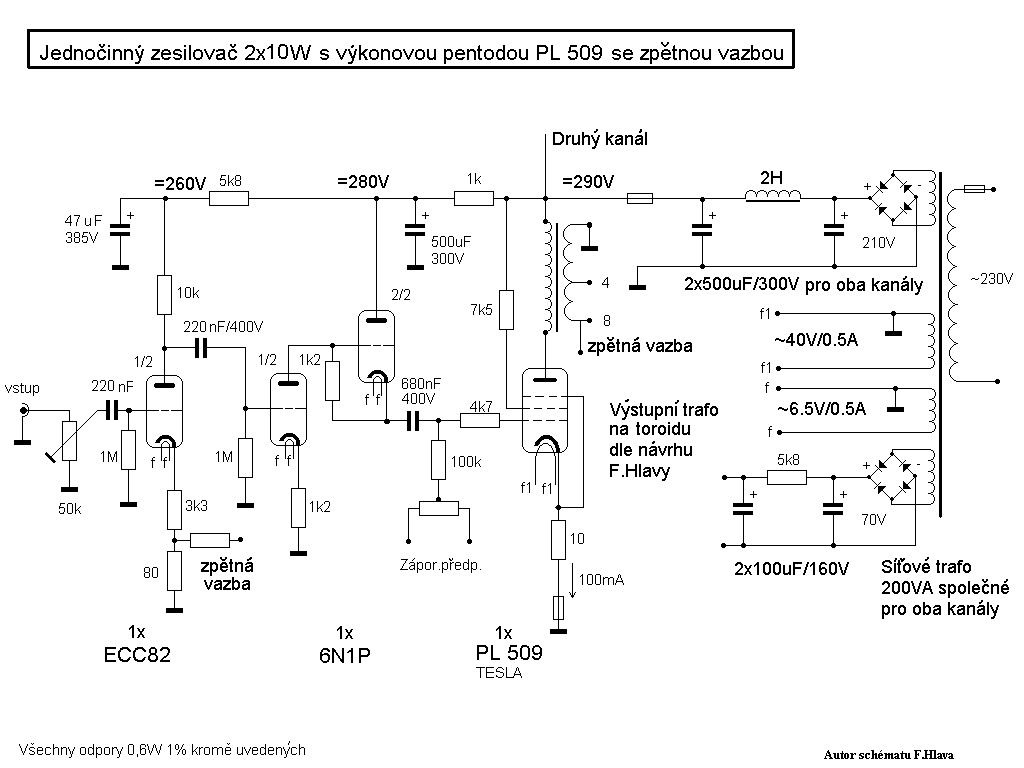

Zesilovač má dva zesilovací stupně a zpětnou vazbu.
